谢金宏: Q235A 钢风扇叶片断裂原因

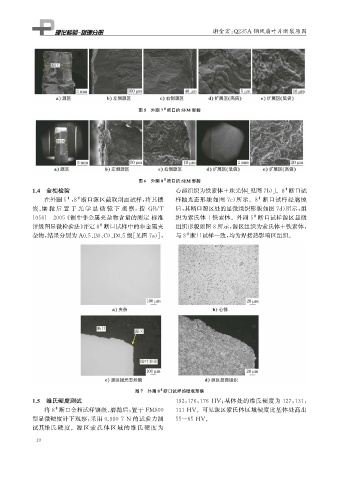

图5 外圈7 断口的SEM 形貌
#

#
图6 外圈8 断口的SEM 形貌
1.4 金相检验 心部组织为铁素体+珠光体[ 见图7b )]。 8 断口试
#
在外圈5 , 8 断口源区截取剖面试样, 将其镶 样抛光态形貌如图 7c ) 所示。 8 断口试样经腐蚀
#
#
#

嵌、 磨 抛 后 置 于 光 学 显 微 镜 下 观 察, 按 GB / T 后, 其断口源区处的显微组织形貌如图7d ) 所示, 组
10561 — 2005 《 钢中非金属夹杂物含量的测定 标准 织为索氏体+铁素体。外圈5 断口试样源区显微

#
评级图显微检验法》 评定8 断口试样中的非金属夹 组织形貌如图8所示, 源区组织为索氏体+铁素体,
#
#
杂物, 结果分别为 A0.5 、 B0 、 C0 、 D0.5级[ 见图7a )], 与8 断口试样一致, 均为焊接热影响区组织。

#
图7 外圈8 断口试样的微观形貌
1.5 维氏硬度测试 192 , 176 , 176HV ; 基体处的维氏硬度为 127 , 131 ,

#
将8 断口金相试样镶嵌、 磨抛后, 置于 FM800 131HV 。可见源区索氏体区域硬度比基体处高出

型显微硬度计下观察, 采用 0.9807N 的试验力测 55~65HV 。

试其维氏 硬 度。源 区 索 氏 体 区 域 的 维 氏 硬 度 为
