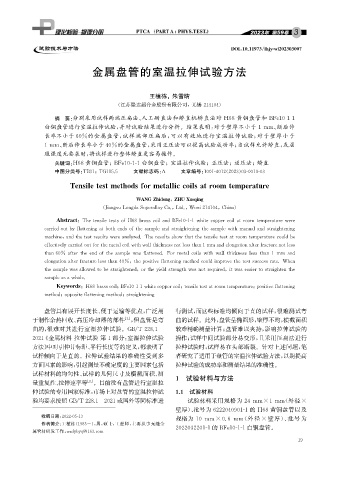

Page 31 - 理化检验-物理分册2023年第三期
P. 31
DOI : 10.11973 / lh jy -wl202303007
金属盘管的室温拉伸试验方法
王植栋, 朱雪晴
( 江苏隆达超合金股份有限公司, 无锡 214104 )
摘 要: 分别采用试样两端压扁法、 人工掰直法和矫直机矫直法对 H68黄铜盘管和 BFe10-1-1
白铜盘管进行室温拉伸试验, 并对试验结果进行分析。结果表明: 对于壁厚不小于1mm 、 断后伸
长率不小于60%的金属盘管, 试样端部压扁后, 可以有效地进行室温拉伸试验; 对于壁厚小于
1mm 、 断后伸长率小于40%的金属盘管, 采用正压法可以提高试验成功率; 当试样允许矫直, 或屈
服强度无要求时, 将试样进行整体矫直更容易操作。
关键词: H68黄铜盘管; BFe10-1-1白铜盘管; 室温拉伸试验; 正压法; 逆压法; 矫直
中图分类号: TB31 ; TG115.5 文献标志码: A 文章编号: 1001-4012 ( 2023 ) 03-0019-03
Tensiletestmethodsformetalliccoilsatroomtem p erature
WANGZhidon g ZHUXue q in g
,
( Jian g suLon g daSu p erallo yCo. , Ltd. , Wuxi214104 , China )
Abstract : ThetensiletestsofH68brasscoilandBFe10-1-1whiteco pp ercoilatroomtem p eraturewere
carriedoutb y flattenin gatbothendsofthesam p leandstrai g htenin gthesam p lewithmanualandstrai g htenin g
machine , andthetestresultswereanal y zed.Theresultsshowthatthetensiletestatroomtem p eraturecouldbe
effectivel y carriedoutforthemetalcoilwithwallthicknessnotlessthan1mmandelon g ationafterfracturenotless
than60% aftertheendofthesam p lewasflattened.Formetalcoilswithwallthicknesslessthan1 mmand
elon g ationafterfracturelessthan40% , thep ositiveflattenin gmethodcouldim p rovethetestsuccessrate.When
thesam p lewasallowedtobestrai g htened , orthey ieldstren g thwasnotre q uired , itwaseasiertostrai g htenthe
sam p leasawhole.
Ke y words : H68brasscoil ; BFe10-1-1whiteco pp ercoil ; tensiletestatroomtem p erature ; p ositiveflattenin g
method ; o pp ositeflattenin gmethod ; strai g htenin g
盘管具有展开长度长、 便于运输等优点, 广泛用 行测试, 而这些标准均倾向于直的试样, 很难测试弯
于制作余热回收、 高压冷却器的部件 , 但盘管是弯 曲的试样。此外, 盘管呈椭圆形, 壁厚不均, 横截面积
[ 1 ]
曲的, 很难对其进行室温拉伸试验。 GB / T228.1 — 较难精确测量计算; 盘管难以夹持, 影响拉伸试验的
2021 《 金属材料 拉伸试验 第1部分: 室温拉伸试验 操作; 试样中间试验部分易变形, 且采用压扁法进行
方法》 中对引伸计标距、 平行长度等的定义, 都表明了 拉伸试验时, 试样易在头部断裂。针对上述问题, 笔
试样倾向于是直的。拉伸试验结果的准确性受到多 者研究了适用于盘管的室温拉伸试验方法, 以期提高
方面因素的影响, 引起测量不确定度的主要因素包括 拉伸试验的成功率和测量结果的准确性。
试样材料的均匀性、 试样的几何尺寸及横截面积、 测
量重复性、 拉伸速率等 。目前没有盘管进行室温拉 1 试验材料与方法
[ 2 ]
伸试验的专用国家标准, 市场上对盘管的室温拉伸试 1.1 试验材料
验均要求按照 GB / T228.1 — 2021或国外等同标准进 试验材料采用规格为 24mm×1mm ( 外径 ×
壁厚)、 批号为6222040901-1的 H68黄铜盘管以及
规格为 10 mm×0.6 mm ( 外径 × 壁厚)、 批号为
收稿日期: 2022-05-13
作者简介: 王植栋( 1985- ), 男, 硕士, 工程师, 主要从事无缝金
2022032201-1的 BFe10-1-1白铜盘管。
属管材研发工作, wzd y b yq @163.com
9
1
