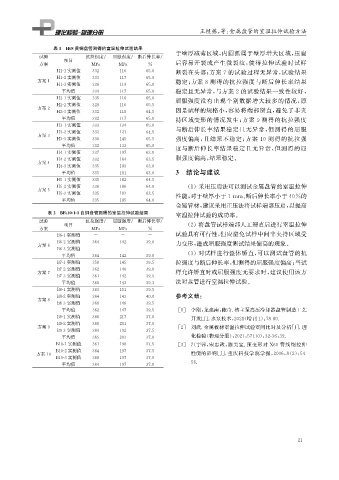

Page 33 - 理化检验-物理分册2023年第三期

王植栋, 等: 金属盘管的室温拉伸试验方法

表1 H68黄铜盘管测得的室温拉伸试验结果
于壁厚减薄区域, 内圆弧属于壁厚增大区域, 压扁
试验 抗拉强度 / 屈服强度 / 断后伸长率 /
项目
方案 MPa MPa % 后容易开裂或产生微裂纹, 使得拉伸试验时试样
H1-1实测值 332 116 65.0 断裂在头部; 方案7 的试验过程无异常, 试验结果
H1-2实测值 333 117 65.0
方案1 稳定; 方案 8 测得的抗拉强度与断后伸长率结果
H1-3实测值 336 119 65.0
平均值 334 117 65.0 稳定且无异常, 与方案 2 的试验结果一致性较好,
H2-1实测值 335 116 65.0 屈服强度没有出现个别数据增大较多的情况, 原
H2-2实测值 329 116 65.5
方案2 因是试样的规格小, 容易将端部掰直, 避免了非夹
H2-3实测值 332 118 64.5
平均值 332 117 65.0 持区域变形的情况发生; 方案 9 测得的抗拉强度
H3-1实测值 333 134 65.0
H3-2实测值 332 121 64.5 与断后伸长率结果稳定且无异常, 但测得的屈服
方案3
H3-3实测值 330 145 65.5 强度偏高, 且结果不稳定; 方案 10 测得的抗拉强
平均值 332 133 65.0 度与断后伸长率结果稳定且无异常, 但测得的屈
H4-1实测值 337 197 63.0
H4-2实测值 332 164 63.5 服强度偏高, 结果稳定。
方案4
H4-3实测值 335 183 63.0
平均值 335 181 63.0 3 结论与建议
H5-1实测值 335 182 64.5

H5-2实测值 336 186 64.0 ( 1 )采用压扁法可以测试金属盘管的室温拉伸
方案5
H5-3实测值 335 187 63.5 性能; 对于壁厚小于1mm 、 断后伸长率小于40%的

平均值 335 185 64.0
金属管材, 建议采用正压法将试样端部压扁, 以提高
表2 BFe10-1-1白铜盘管测得的室温拉伸试验结果
室温拉伸试验的成功率。
试验 抗拉强度 / 屈服强度 / 断后伸长率 /
项目 ( 2 )将盘管试样端部人工掰直后进行室温拉伸
方案 MPa MPa %
B6-1实测值 - - - 试验具有可行性, 但应避免试样中间非夹持区域受
B6-2实测值 364 142 39.0
方案6 力变形, 造成屈服强度测试结果偏高的现象。
B6-3实测值 - - -
平均值 364 142 39.0 ( 3 )对试样进行整体矫直, 可以测试盘管的抗
B7-1实测值 358 145 39.5 拉强度与断后伸长率, 但测得的屈服强度偏高; 当试
B7-2实测值 362 140 39.0
方案7 样允许矫直时或屈服强度无要求时, 建议使用该方
B7-3实测值 361 142 39.5
平均值 360 142 39.3 法对盘管进行室温拉伸试验。
B8-1实测值 363 151 39.5
B8-2实测值 364 143 40.0 参考文献:
方案8
B8-3实测值 360 146 39.5
平均值 362 147 39.5 [ 1 ] 李刚, 龙建南, 陈奇. 核主泵高压冷却器盘管制造工艺
B9-1实测值 366 217 37.0
开发[ J ] . 水泵技术, 2021 ( 增刊1 ): 78-80.
B9-2实测值 366 201 37.0
方案9 [ 2 ] 刘武. 金属板材室温拉伸试验室间比对及分析[ J ] . 理
B9-3实测值 364 192 37.5
平均值 365 203 37.0 化检验( 物理分册), 2021 , 57 ( 10 ): 32-36 , 39.
B10-1实测值 361 198 37.5 [ 3 ] 江宇蓉, 宋忠政, 陈美宝. 预变形对 X60 管线钢拉伸
B10-2实测值 364 197 37.5
方案10 性能的影响[ J ] . 重庆科技学院学报, 2006 , 8 ( 2 ): 54-
B10-3实测值 366 197 37.0
平均值 364 197 37.0 56.

1
2
