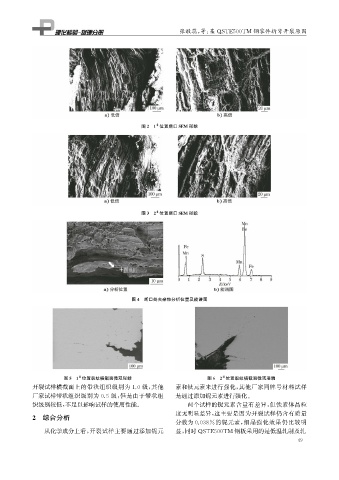

Page 65 - 理化检验-物理分册2023年第二期

张敬蕊, 等: 某 QSTE500TM 钢零件折弯开裂原因

图2 1 位置断口SEM 形貌
#

图3 2 位置断口SEM 形貌
#

图4 断口处夹杂物分析位置及能谱图

#
图5 1 位置裂纹横截面微观形貌 图6 2 位置裂纹横截面微观形貌
#
开裂试样横截面上的带状组织级别为 1.0 级, 其他 素和钛元素来进行强化, 其他厂家同牌号材料试样
厂家试样带状组织级别为 0.5 级, 但是由于带状组 是通过添加铌元素进行强化。
织级别较低, 不足以影响试样的使用性能。 两个试样的铌元素含量有差异, 但铁素体晶粒
度无明显差异, 这主要是因为开裂试样仍含有质量
2 综合分析
分数为0.038% 的铌元素, 细晶强化效果仍比较明
从化学成分上看, 开裂试样主要通过添加铌元 显, 同时 QSTE500TM 钢板采用的是低温轧制及轧
4 9
