Page 62 - 理化检验-物理分册2023年第二期
P. 62
叶永魁, 等: 某核电机组阀门引漏管开裂原因
综上所述, 引漏管开裂的原因为应力腐蚀, 腐蚀
2 综合分析
介质为氯离子, 在应力和腐蚀介质氯离子的共同作
引漏管材料的硬度高于标准要求, 化学成分及 用下, 发生了应力腐蚀开裂。
显微组织未见异常。引漏管内表面存在多条环向裂
纹, 微观下存在因腐蚀形成的腐蚀裂纹和腐蚀坑; 裂 3 结语
纹面无宏观塑性变形, 呈脆性穿晶开裂, 无疲劳断裂 引漏管开裂的原因为应力腐蚀, 腐蚀介质为氯
特征, 裂纹面上存在黄褐色的腐蚀产物; 由内壁向外 离子。建议严格控制引漏管内的氯离子含量, 并使
壁发生穿晶开裂, 存在很多分枝, 尖端多呈树枝状分 用经过充分固溶处理的引漏管, 以降低应力腐蚀的
叉; 内表面及裂纹面均存在腐蚀性元素氯。裂纹特 敏感性。
征均属于应力腐蚀裂纹。
参考文献:
应力腐蚀是材料、 环境、 应力相互作用的结果。
材料对应力腐蚀的敏感性与材料的强度、 显微组织、 [ 1 ] 刘建洲. 奥氏体不锈钢的应力腐蚀及其防护[ J ] . 石油
杂质含量、 所受应力的大小以及腐蚀介质等因素 化工设备技术, 2010 , 31 ( 4 ): 49-53.
[ 2 ] 李嘉栋, 陈超, 张世贵, 等. 不同应力条件下不锈钢局
有关。
硬度超标表明开裂引漏管试样残留较高的残余 部腐蚀行为的研究进展[ J ] . 表面技术, 2021 , 50 ( 3 ):
应力, 是应力腐蚀开裂的根源。内壁均有腐蚀坑, 表 101-115.
[ 3 ] TAKAKUWA O , SOYAMA H.Effectofresidual
明管内存在少量氯离子引起的点蚀。阀门内部流动
stressonthecorrosionbehaviorofausteniticstainless
的一回路介质, 是严格控制氯离子的除盐水, 但不能
steel [ J ] .Advancesin Chemical En g ineerin g and
排除少量渗漏的一回路水中氯离子的富集, 也不排
Science , 2015 , 5 ( 1 ): 62-71.
除在人为去污擦拭过程中引入氯离子的可能。
( 上接第27页)

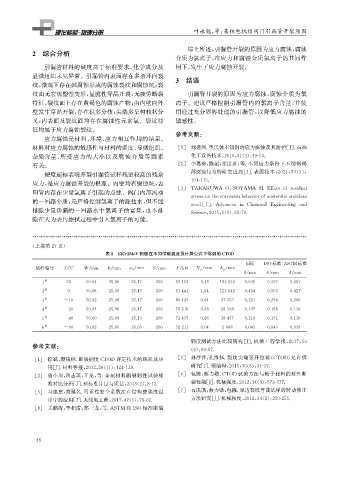

表1 12Cr1MoV钢板在不同试验温度及计算公式下得到的 CTOD
国标 ISO 标准 ASTM 标准
试样编号 T / ℃ W / mm B / mm a 0 mm S / mm F / kN V p mm A p mm
/
/
/
δ / mm δ / mm δ / mm
#
1 20 50.04 25.06 25.17 200 82452 2.48 184032 0.645 0.797 0.607
#
2 0 50.06 25.06 25.17 200 81441 1.64 121542 0.454 0.553 0.427
#
3 -10 50.02 25.06 25.17 200 80424 0.64 47353 0.221 0.256 0.209
#
4 -20 50.04 25.06 25.17 200 76210 0.36 26338 0.147 0.166 0.139
#
5 -40 50.00 25.08 25.13 200 72437 0.26 18457 0.119 0.131 0.110
#
6 -60 50.02 25.06 26.03 200 52211 0.04 2068 0.043 0.043 0.039
参考文献: 韧度测试方法比较研究[ J ] . 机械工程学报, 2017 , 53
( 6 ): 60-67.
[ 1 ] 徐斌, 颜银标. 断裂韧度 CTOD 评定技术的现状及应 [ 5 ] 孙洋洋, 孔维拯. 裂纹尖端张开位移( CTOD ) 允许值
研究[ J ] . 钢结构, 2015 , 30 ( 8 ): 34-37.
用[ J ] . 材料导报, 2012 , 26 ( 11 ): 124-129.
[ 2 ] 曾小川, 阴志英, 王龙, 等. 金属材料断裂韧性试验标 [ 6 ] 包陈, 蔡力勋.CTOD 试验方法与转子材料的延性断
裂性能[ J ] . 机械强度, 2012 , 34 ( 4 ): 573-577.
准对比分析[ J ] . 核标准计量与质量, 2018 ( 2 ): 8-12.
[ 3 ] 马建章, 高驰名. 可靠性安全系数法在结构静强度设 [ 7 ] 石凯凯, 蔡力勋, 包陈. 单边裂纹弯曲试样的转动修正
方法研究[ J ] . 机械强度, 2012 , 34 ( 2 ): 250-255.
计中的应用[ J ] . 无线电工程, 2017 , 47 ( 3 ): 79-82.
[ 4 ] 关鹏涛, 李相清, 郑三龙, 等.ASTM 和ISO 标准断裂
4 6
