Page 57 - 理化检验-物理分册2023年第二期
P. 57
金双峰, 等: 高强度螺柱断裂原因
1.4 金相检验 貌, 按照 GB / T10561 — 2005 《 钢中非金属夹杂物含
#
沿1 螺柱断口裂纹源位置的纵截面制取试样, 量的测定标准 评级图显微检验法》 评定, A 类夹杂为
在光学显微镜下观察, 图5为非金属夹杂物的微观形 0.5级, D类夹杂为1.5级, DS类夹杂为1.5级。

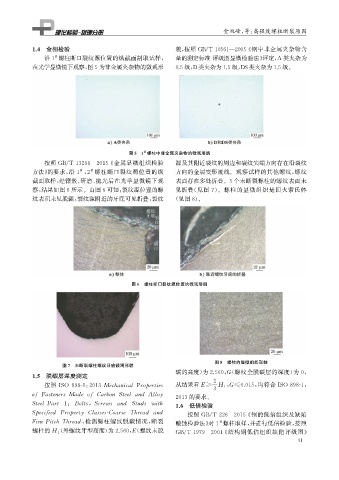

图5 1 螺柱中非金属夹杂物的微观形貌
#
按照 GB / T13298 — 2015 《 金属显微组织检验 源及其附近裂纹的周边和裂纹尖端方向存在沿裂纹
方法》 的要求, 沿 1 , 2 螺柱断口裂纹源位置的纵 方向的金属变形流线。观察试样的其他螺纹, 螺纹
#
#
截面取样, 经镶嵌、 研磨、 抛光后在光学显微镜下观 表面存在多处折叠。 3个未断裂螺柱的螺纹表面未
察, 结果如图6所示。由图6可知: 裂纹源位置的螺 见折叠( 见图 7 )。螺柱的显微组织是回火索氏体
纹表面未见脱碳, 裂纹源附近的牙底可见折叠, 裂纹 ( 见图8 )。
图6 螺柱断口裂纹源位置的微观形貌
图8 螺柱的显微组织形貌
图7 未断裂螺柱螺纹牙底微观形貌
碳的高度) 为2.560 , G ( 螺纹全脱碳层的深度) 为0 ,
1.5 脱碳层深度测定
2
按照 ISO898-1 : 2013MechanicalPro p erties 从结果看E≥ H 1 G≤0.015 , 均符合ISO898-1 :
,
3
o f Fasteners Madeo f Carbon Steeland Allo y
2013的要求。
Steel-Part 1 : Bolts , Screws and Studs with 1.6 低倍检验
S p eci f ied Pro p ert y Classes-Coarse Thread and 按照 GB / T226 — 2015 《 钢的低倍组织及缺陷
FinePitchThread , 检测螺柱螺纹脱碳情况, 断裂 酸蚀检验法》 对1 螺柱取样, 并进行低倍检验, 按照
#
( 外螺纹牙型高度) 为2.560 , E ( 螺纹未脱
螺柱的 H 1 GB / T1979 — 2001 《 结构钢低倍组织缺陷评级图》
4 1
