Page 54 - 理化检验-物理分册2023年第二期
P. 54
卢雪梅, 等: 锅炉给水预热器管箱高温段环焊缝开裂原因

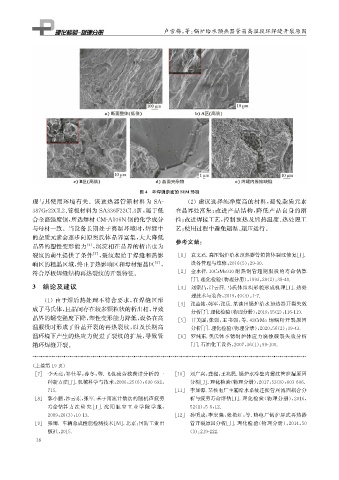

图4 环焊缝断面的SEM 形貌
( 2 )建议选择纯净度高的材料, 避免杂质元素
现与其使用环境有关。该预热器管箱材料为 SA-
387Gr22CL2 、 管板材料为 SA336F22CL3Ⅳ , 属于低 在晶界处富集; 改进产品结构, 降低产品自身的刚
合金高强度钢, 所选焊材 CM-A106N 钢的化学成分 性; 改进焊接工艺, 控制预热及后热温度、 热处理工
与母材一致。当设备长期处于高温环境时, 焊缝中 艺; 使用过程中避免超温、 超压运行。
的杂质元素会逐步向原奥氏体晶界富集, 大大降低 参考文献:
晶界的塑性变形能力 [ 4 ] , 沉淀相在晶界的析出也为
裂纹的萌生提供了条件 [ 5 ] , 裂纹起始于焊缝和热影 [ 1 ] 袁文君. 高压锅炉给水预热器管箱筒体裂纹修复[ J ] .
响区的粗晶区域, 终止于热影响区和母材细晶区 [ 6 ] , 设备管理与维修, 2016 ( 5 ): 29-30.
[ 2 ] 金永祥.10CrMo910耐热钢管超期服役的寿命估算
符合厚板焊缝结构再热裂纹的开裂特征。
[ J ] . 理化检验( 物理分册), 1993 , 29 ( 2 ): 38-40.
3 结论及建议 [ 3 ] 刘宗昌, 计云萍. 马氏体组织形貌形成机理[ J ] . 热处
理技术与装备, 2019 , 40 ( 4 ): 1-7.
( 1 )由于焊后热处理不符合要求, 在焊缝区形
[ 4 ] 张益铭, 韩军, 张乐. 某油田锅炉给水预热器开裂失效
成了马氏体, 且晶间存在较多颗粒状的析出相, 导致
分析[ J ] . 理化检验( 物理分册), 2019 , 55 ( 2 ): 116-119.
晶界的蠕变强度下降, 塑性变形能力降低, 设备在高 [ 5 ] 甘美露, 张强, 王书强, 等.42CrMo钢蜗杆开裂原因
温服役时形成了沿晶开裂的再热裂纹, 以及长期高 分析[ J ] . 理化检验( 物理分册), 2020 , 56 ( 2 ): 39-43.
温环境下产生的热应力促进了裂纹的扩展, 导致管 [ 6 ] 罗纯东. 奥氏体不锈钢炉体应力腐蚀破裂失效分析
箱环焊缝开裂。 [ J ] . 石油化工设备, 2007 , 36 ( 1 ): 99-100.
( 上接第19页)
[ 7 ] 李天亮, 邹仕军, 孙冬, 等. 飞机疲劳载荷谱分析的一 [ 10 ] 刘广兴, 龚巍, 王兆民. 锅炉水冷壁内螺纹管泄漏原因
种新方法[ J ] . 机械科学与技术, 2006 , 25 ( 6 ): 690-692 , 分析[ J ] . 理化检验( 物理分册), 2017 , 53 ( 8 ): 603-606.
715. [ 11 ] 李如源. 某核电厂主辅给水系统连接管座流固耦合分
[ 8 ] 郭小鹏, 沙云东, 张军. 基于雨流计数法的随机声疲劳 析与疲劳寿命评估[ J ] . 理化检验( 物理分册), 2016 ,
寿命估算 方 法 研 究 [ J ] . 沈 阳 航 空 工 业 学 院 学 报, 52 ( 1 ): 5-8 , 12.
2009 , 26 ( 3 ): 10-13. [ 12 ] 孙明成, 李宏强, 张艳红, 等. 热电厂锅炉屏式再热器
[ 9 ] 张雨. 车辆总成性能检测技术[ M ] . 北京: 国防工业出 管开裂原因分析[ J ] . 理化检验( 物理分册), 2014 , 50
版社, 2015. ( 3 ): 219-222.
3 8
