陈盛广, 等: 1000MW 机组高温再热器入口集箱刚性吊架断裂原因

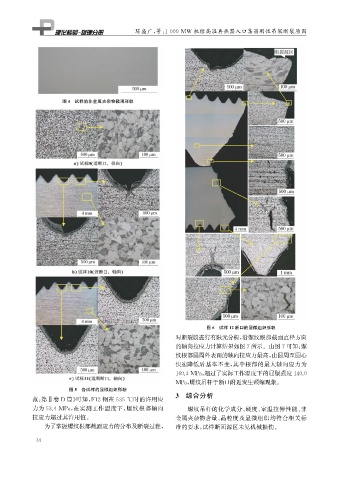

图4 试样的非金属夹杂物微观形貌

图6 试样12断口的显微组织形貌
对断裂段进行有限元分析, 沿螺纹根部截面直径方向
的轴向拉应力计算结果如图7所示。由图7可知: 螺
纹根部圆周外表面的轴向拉应力最高, 由圆周至圆心
快速降低后基本不变, 其中根部的最大轴向应力为

160.3MPa , 超过了实际工作温度下的屈服强度140.0
MPa , 螺纹吊杆于断口附近发生颈缩现象。
图5 各试样的显微组织形貌
3 综合分析
范: 第Ⅱ卷 D 篇》 可知, F12钢在535℃时的许用应

力为53.4MPa , 在实测工作温度下, 螺纹根部轴向 螺纹吊杆的化学成分、 硬度、 室温拉伸性能、 非

拉应力超过其许用值。 金属夹杂物含量、 晶粒度及显微组织均符合相关标
为了掌握螺纹根部截面应力的分布及断裂过程, 准的要求, 试样断面源区未见机械损伤。
