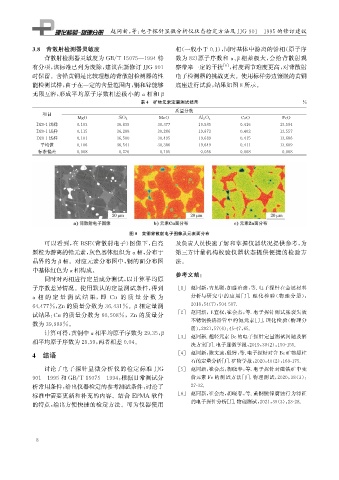

Page 24 - 理化检验-物理分册2023年第二期

赵同新, 等: 电子探针显微分析仪状态检定方法及JJG901 — 1995的修订建议

3.8 背散射检测器灵敏度 相( 一般小于0.1 ), 同时基体中游离的铅相( 原子序

背散射检测器灵敏度为 GB / T15075 — 1994特 数为82 ) 原子序数和 α 、 相差极大, 会给背散射观
β
[ 6 ]
有分项, 该标准已列为废除, 建议在新修订JJG901 察带来一定的干扰 , 衬度调节难度更高, 对背散射
时保留。含铅黄铜是比较理想的背散射检测器的性 电子检测器的挑战更大。使用标样旁边镶嵌的黄铜
能检测试样, 由于在一定的含量范围内, 铜和锌能够 底座进行试验, 结果如图8所示。
无限互溶, 形成平均原子序数相差极小的 α相和
β
表4 矿物元素定量测试结果 %
质量分数
项目
M g O SiO 2 MnO Al 2 O 3 CaO FeO
D20-1试样 0.103 36.835 30.377 19.585 0.416 13.584
D20-1试样 0.115 36.288 30.286 19.673 0.402 13.557
D20-1试样 0.101 36.500 30.495 19.689 0.415 13.686
平均值 0.106 36.541 30.386 19.649 0.411 13.609
标准偏差 0.008 0.276 0.105 0.056 0.008 0.068

图8 黄铜背散射电子图像及元素面分布
可以看到, 在 BSE ( 背散射电子) 图像下, 白亮 及负责人员快速了解和掌握仪器状况提供参考, 为
颗粒为游离的铅元素, 灰色基体组织为α相, 分布于 第三方计量机构校验仪器状态提供便捷的检验方
晶界的为 β 相。对应元素分布图中, 铜的面分布图 法。
中基体红色为α相构成。 参考文献:
同时对两相进行定量成分测试, 以计算平均原
子序数差异情况。使用默认的定量测试条件, 得到 [ 1 ] 赵同新, 吉见聪, 加藤治彦, 等. 电子探针在金属材料
α 相 的 定 量 测 试 结 果, 即 Cu 的 质 量 分 数 为 分析与研究中的应 用 [ J ] . 理 化 检 验 ( 物 理 分 册),
64.477% , Zn的质量分数为 36.431% 。 相定量测 2018 , 54 ( 7 ): 504-507.
β

试结果: Cu 的质量分数为 60.508% , Zn 的质量分 [ 2 ] 赵同新, 王宜权, 崔会杰, 等. 电子探针测试胀裂失效
不锈钢换热器管中的氮元素[ J ] . 理化检验( 物理分

数为39.989% 。
册), 2021 , 57 ( 6 ): 45-47 , 65.
计算可得, 黄铜中α相平均原子序数为29.35 , [ 3 ] 赵同新. 超轻元素 Be的电子探针定量测试问题及解
β
相平均原子序数为29.39 , 两者相差0.04 。
决方案[ J ] . 电子显微学报, 2019 , 38 ( 2 ): 150-155.
4 结语 [ 4 ] 赵同新, 陈文迪, 殷婷, 等. 电子探针对含 Be矿物绿柱
石的定量分析[ J ] . 矿物学报, 2020 , 40 ( 2 ): 169-175.

讨论了电子探针显微分析仪的检定标准 JJG [ 5 ] 赵同新, 崔会杰, 胡晓春, 等. 电子探针对磁铁矿中变

901 — 1995和 GB / T15075 — 1994 , 根据日常测试分 价元素 Fe的测试方法[ J ] . 物理测试, 2020 , 38 ( 3 ):
析常用条件, 给出仪器检定的参考测试条件, 讨论了 27-32.
标准中需要更新和补充的内容。结合 EPMA 软件 [ 6 ] 赵同新, 崔会杰, 胡晓春, 等. 黄铜脱锌腐蚀行为特征
的特点, 给出方便快捷的检定方法。可为仪器使用 的电子探针分析[ J ] . 物理测试, 2021 , 39 ( 3 ): 23-28.

8
