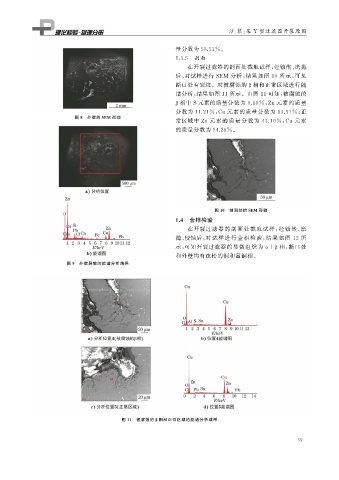

Page 75 - 理化检验-物理分册2022年第十一期

沙 菲: 某 Y 型过滤器开裂原因

量分数为 58.51% 。
1.3.5 剖面
在开裂过滤器的剖面处截取试样, 经镶嵌、 磨抛
后, 对试样进行 SEM 分析, 结果如图 10 所示, 可见
断口处有裂纹。对被腐蚀的 相和正常区域进行能
β
谱分析, 结果如图 11 所示。由图 11 可知: 被腐蚀的
相中 S 元素的质量分数为 0.88% , Zn 元素的质量
β
分数为 11.21% , Cu 元素的质量分数为 83.91% ; 正
图 8 外壁的 SEM 形貌
常区域中 Zn 元素的 质量分数为 43.10% , Cu 元素
的质量分数为 54.28% 。

图 10 剖面处的 SEM 形貌
1.4 金相检验
在开裂过滤器的剖面处截取试 样, 经 镶 嵌、 磨
抛、 侵蚀后, 对试样进行金相检验, 结果如图 12 所
相, 断口处
示, 可知开裂过滤器的显微组织为 α+ β
和外壁均有疏松的铜和富铜相。
图 9 外壁异物的能谱分析结果

图 11 被腐蚀的 β 相和正常区域的能谱分析结果

5 9
