P. 73

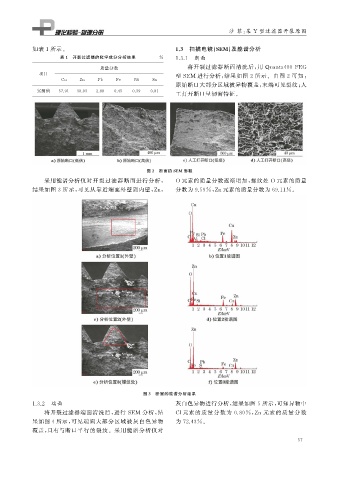

沙 菲: 某 Y 型过滤器开裂原因
如表 1 所示。 1.3 扫描电镜( SEM ) 及能谱分析
表 1 开裂过滤器的化学成分分析结果 % 1.3.1 断面
质量分数 将开裂过滤器断面清洗后, 用 Quanta400FEG
项目
型 SEM 进行分析, 结果如图 2 所示。由图 2 可知:
Cu Zn Pb Fe Ni Sn
原始断口大部分区域被异物覆盖, 末端可见裂纹; 人
实测值 57.01 38.03 2.88 0.45 0.39 0.81
工打开断口呈韧窝特征。
图 2 断面的 SEM 形貌
采用能谱分析仪对开裂过滤器断面进行分析, O 元素的质量分数逐渐增加, 螺纹处 O 元素的质量
结果如图 3 所示, 可见从靠近端面外壁到内壁, Zn , 分数为 9.59% , Zn元素的质量分数为 69.11% 。
图 3 断面的能谱分析结果
1.3.2 端面 灰白色异物进行分析, 结果如图 5 所示, 可知异物中
将开裂过滤器端面清洗后, 进行 SEM 分析, 结 Cl元素的质量分数为 0.80% , Zn 元素的质量分数
果如图 4 所示, 可见端面大部分区域被灰白色异物 为 72.43% 。
覆盖, 且有与断口平行的裂纹。采用能谱分析仪对
5 7
