Page 80 - 理化检验-物理分册2022年第十一期
P. 80

李远鹏, 等: DP800 双相钢热轧板表面氧化皮红锈的产生原因

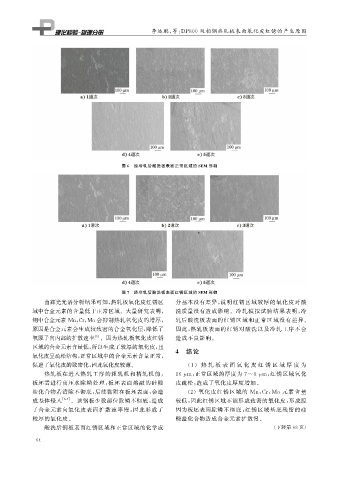

                                            图 6  经冷轧后酸洗板表面正常区域的 SEM 形貌


























                                            图 7  经冷轧后酸洗板表面红锈区域的 SEM 形貌
               由辉光光谱分析结果可知, 热轧板氧化皮红锈区                          分基本没有差异, 说明红锈区域较厚的氧化皮对酸
            域中合金元素的含量低于正常区域。大量研究表明,                            洗质量没有造成影响。冷轧模拟试验结果表明, 冷
            钢中合金元素 Mn , Cr , Mo会抑制热轧氧化皮的增厚,                    轧后酸洗板表面的红锈区域和正常区域没有差异。
            原因是合金元素会生成较致密的合金氧化层, 降低了                           因此, 热轧板表面的红锈对酸洗以及冷轧工序不会
            氧原子向内部的扩散速率 。因为热轧板氧化皮红锈                            造成不良影响。
                                  [ 5 ]
            区域的合金元素含量低, 所以生成了较厚的氧化皮, 且
                                                              4  结论
            氧化皮呈疏松结构, 正常区域中的合金元素含量正常,

            促进了氧化皮的致密化, 因此氧化皮较薄。                                   ( 1 ) 热 轧 板 表 面 氧 化 皮 红 锈 区 域 厚 度 为


                 热轧板在进入热轧工序的粗轧机和精轧机前,                         16 μ m , 正常区域的厚度为 7~8 μ m , 红锈区域氧化
            板坯需进行高压水除鳞处理, 板坯表面熔融的硅酸                            皮疏松, 造成了氧化皮厚度增加。
            盐化合物若清除不彻底, 后续黏附在板坯表面, 会造                              ( 2 )氧化皮红锈区域的 Mn , Cr , Mo 元素含量

            成基体侵入      [ 6-7 ] 。该钢板少数部位除鳞不彻底, 造成               较低, 因此红锈区域不能形成致密的氧化皮, 形成原
            了合金元素向氧化皮表面扩散速率慢, 因此形成了                            因为板坯表面除鳞不彻底, 红锈区域基底残留的硅

            较厚的氧化皮。                                            酸盐化合物造成合金元素扩散慢。
                 酸洗后钢板表面红锈区域和正常区域的化学成                                                            ( 下转第 68 页)

             6 4
   75   76   77   78   79   80   81   82   83   84   85
