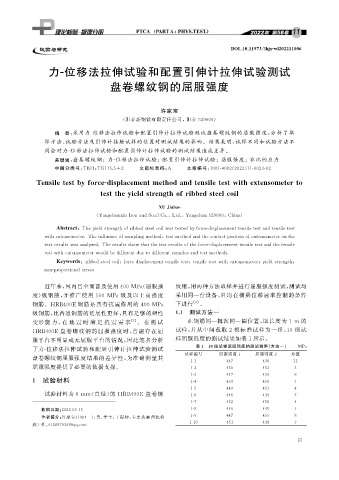

Page 39 - 理化检验-物理分册2022年第十一期
P. 39
DOI : 10.11973 / lh jy -wl202211006
力 位移法拉伸试验和配置引伸计拉伸试验测试
-
盘卷螺纹钢的屈服强度
许家宝
( 阳春新钢铁有限责任公司,阳春 529600 )
摘 要: 采用力 - 位移法拉伸试验和配置引伸计拉伸试验测试盘卷螺纹钢的屈服强度, 分析了取
样方法、 试验方法及引伸计接触试样的位置对测试结果的影响。结果表明: 试样不同和试验方法不
同会对力 - 位移法拉伸试验和配置引伸计拉伸试验的测试结果造成差异。
关键词: 盘卷螺纹钢;力 - 位移法拉伸试验;配置引伸计拉伸试验;屈服强度;非比例应力
中图分类号: TB31 ; TG115.5+2 文献标志码: A 文章编号: 1001-4012 ( 2022 ) 11-0023-02
Tensiletestb y force-dis p lacementmethodandtensiletestwithextensometerto
testthe y ieldstren g thofribbedsteelcoil
XUJiabao
( Yan g chunxinIronandSteelCo. , Ltd. , Yan g chun529600 , China )
Abstract : They ieldstren g thofribbedsteelcoilwastestedb y force-dis p lacementtensiletestandtensiletest
withextensometer.Theinfluenceofsam p lin gmethod , testmethodandthecontact p ositionofextensometeronthe
testresultswasanal y zed.Theresultsshowthatthetestresultsoftheforce-dis p lacementtensiletestandthetensile
testwithextensometerwouldbedifferentduetodifferentsam p lesandtestmethods.
Ke y words : ribbedsteelcoil ; force-dis p lacementtensiletest ; tensiletestwithextensometer ; y ieldstren g th ;
non- p ro p ortionalstress
近年来, 国内已全面普及使用400MPa ( 屈服强 纹钢, 用两种方法取样并进行屈服强度测试, 测试均
度) 级钢筋, 并推广使用 500 MPa 级及以上高强度 采用同一台设备, 且均在横梁位移速率控制的条件
[ 2 ]
钢筋。 HRB400E 钢筋是具有抗震作用的 400MPa 下进行 。
级钢筋, 比普通钢筋的延展性更好, 具有足够的塑性 1.1 测试方法一
变形能 力, 在 地 震 时 满 足 抗 震 需 求 [ 1 ] 。 在 测 试 在钢筋同一批次同一圈位置, 取长度为 1m 的
HRB400E 盘卷螺纹钢的屈服强度时, 普遍存在屈 试样, 并从中间截取 2 根标准试样为一组, 10 组试
服平台不明显或无屈服平台的情况, 因此笔者分析 样屈服强度的测试结果如表 1 所示。
表 1 10 组试样屈服强度的测试结果( 方法一)
了力 - 位移法拉伸试验和配置引伸计拉伸试验测试 MPa
试样编号 屈服强度 1 屈服强度 2 差值
盘卷螺纹钢屈服强度结果的差异性, 为准确测量其
1-1 447 436 11
屈服强度提供了必要的数据支撑。 1-2 450 453 3
1-3 447 439 8
1 试验材料 1-4 459 456 3
1-5 449 453 4
试验材料为 6 mm ( 直径) 的 HRB400E 盘卷螺 1-6 446 439 7
1-7 452 456 4
收稿日期: 2022-03-15 1-8 446 445 1
作者简介: 许家宝( 1984- ), 男, 学士, 工程师, 主要从事理化检 1-9 447 455 8
1-10 451 448 3
验工作, 412687938@ qq .com
2 3
