Page 34 - 理化检验-物理分册2022年第十一期
P. 34
胡伟勇, 等: GCr15 轴承钢的碳化物不均匀性缺陷
入 γ+ ( Fe , Cr ) C 两相区及 α+γ+ ( Fe , Cr ) C 三相 带状形态逐渐转变为聚集形态, 带间隔减小, 带宽度
3 3
区形成; 均匀化退火过程中, 如果温度较高也会形成 和连续性增加, 在带状密集区有网状碳化物析出; 沿
网状碳化物。网状碳化物沿奥氏体晶界析出, 破坏 径向由外至内, 碳化物液析的数量逐渐增加。
了钢材连续性, 使钢材的冲击性能降低。
3.2 分布特点
沿 GCr15 钢试样截面径向进行显微组织观察,
其中网状碳化物试样为横向磨片试样, 带状碳化物、
碳化物液析试样为轴向磨片试样, 取样位置如图 3
所示, 不同位置对应碳化物的显微组织形貌如图 4
所示。由图 4 可知: 沿径向由外至内, 网状碳化物组
织的网状形态逐渐发育完整, 碳化物厚度增加; 沿径
向 由外至内, 带状碳化物组织由细小断续的大间隔 图 3 沿 GCr15 钢试样截面径向取样位置示意

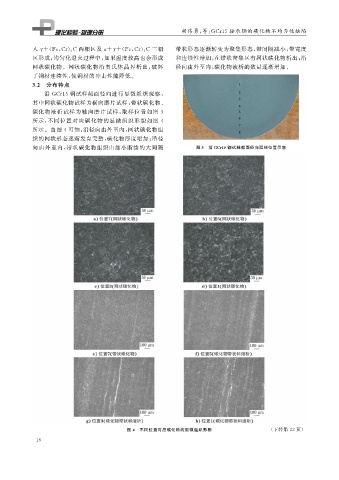

图 4 不同位置对应碳化物的显微组织形貌 ( 下转第 22 页)
1 8
