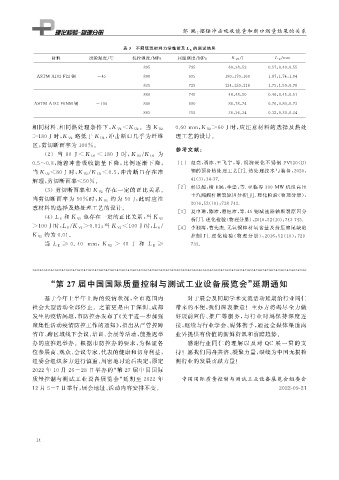

Page 30 - 理化检验-物理分册2022年第十一期

邹 鹏: 摆锤冲击吸收能量和断口测量结果的关系

的测试结果
表 3 不同低温材料力学性能及 L E
材料 试验温度 / ℃ 抗拉强度 / MPa 屈服强度 / MPa K V2 J L E mm
/
/
895 795 60 , 38 , 52 0.57 , 0.40 , 0.55

ASTM A182F22 钢 -45 800 695 180 , 170 , 160 1.87 , 1.74 , 1.84
835 725 124 , 120 , 118 1.75 , 1.59 , 0.78
860 745 48 , 48 , 50 0.46 , 0.45 , 0.51

ASTM A182F6NM 钢 -104 840 690 86 , 78 , 74 0.76 , 0.80 , 0.73

865 755 36 , 36 , 34 0.32 , 0.30 , 0.34

0.60mm , K V2>60J时, 应注意材料的选择及热处

相同材料、 相同热处理条件下, K V2<K U2 。当 K U2

, 冲击断口几乎为纤维 理工艺的设计。
>180J时, K V2 略低于 K U2
区, 剪切断面率为 100% 。
参考文献:

/ 为
( 2 )当 80J<K U2 <180J 时, K V2 K U2
0.5~0.8 , 随着冲击吸收能量下 降, 比例逐渐下降, [ 1 ] 赵亮, 胡冰, 王 飞 宇, 等 . 沉 淀 硬 化 不 锈 钢 FV520 ( B )

当 K U2<80J 时, K V2 K U2<0.5 , 冲击断口存在准 钢的预备热处理工艺[ J ] . 热处理技 术 与 装 备, 2020 ,
/
解理, 剪切断面率 <50% 。 41 ( 3 ): 34-37.

[ 2 ] 彭以超, 楼玉民, 李望, 等 . 亚临界 300 MW 机组高压
存在一定的正比关系。
( 3 )剪切断面率和 K V2
主汽阀阀杆断裂原因分析[ J ] . 理化检验( 物理分册),

约为 50J , 此时应注
当剪切断面率为 50% 时, K V2
2016 , 52 ( 10 ): 738-742.
意材料的选择及热处理工艺的设计。
[ 3 ] 夏申琳, 陈沛, 潘恒沛, 等 .45 钢减速器轴断裂原因分

( 4 ) L E 和 K V2 也存在一定的正比关系, 当 K V2
析[ J ] . 理化检验( 物理分册), 2016 , 52 ( 10 ): 743-745.

/ /
>100J时, L E K V2>0.01 ; 当 K V2<100J时, L E [ 4 ] 李湘海, 曹先杰 . 无氧铜棒材氧含量及挤压缩尾缺陷
约为 0.01 。
K V2 控制[ J ] . 理 化 检 验 ( 物 理 分 册), 2016 , 52 ( 10 ): 729-

当 L E ≥ 0.40 mm , K V2 > 40 J 和 L E ≥ 733.

“ 第27届中国国际质量控制与测试工业设备展览会” 延期通知
基于今年上半年上海的疫情状况, 全市范围内 对于展会及同期学术交流活动延期给行业同仁
社会大型活动全部停止。之前更是由于深圳、 成都 带来的不便, 我们深表歉意! 主办方将竭尽全力做
发生的疫情问题, 市防控办发布了《 关于进一步加强 好展前宣传、 推广等服务, 与行业时刻保持深度连
聚集性活动疫情防控工作的通知》, 指出从严管控跨 接, 继续与行业学会、 媒体携手, 通过全媒体渠道向
省市、 跨区域线下会议、 培训、 会展等活动, 能推迟举 业界提供有价值的新鲜资讯和前瞻趋势。
办的应推迟举办。根据市防控办的要求, 为保证各 感谢行业 同 仁 的 理 解 以 及 对 QC 展 一 贯 的 支
位参展商、 观众、 会议专家、 代表的健康和切身利益, 持! 愿我们同舟共济、 凝聚力量, 继续为中国无损检
组委会组织多方进行慎重、 周密地讨论后决定, 原定 测行业的发展贡献力量!
2022 年 10 月 26-28 日举办的“ 第 27 届中国国际
质量控制与测试工业设备展览会” 延期至 2022 年 中国国际质量控制与测试工业设备展览会组委会

12 月 5-7 日举行, 展会地址、 活动内容安排不变。 2022-09-21

1 4
