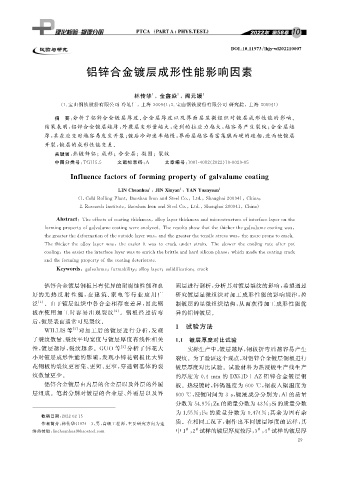

Page 45 - 理化检验-物理分册2022年第十期

DOI : 10.11973 / lh jy -wl202210007

铝锌合金镀层成形性能影响因素

林传华 ,金鑫焱 ,阎元媛 2

2
1

( 1. 宝山钢铁股份有限公司 冷轧厂,上海 200941 ; 2. 宝山钢铁股份有限公司 研究院,上海 200941 )

摘 要: 分析了铝锌合金镀层厚度、 合金层厚度以及界面层显微组织对镀层成形性能的影响。
结果表明: 铝锌合金镀层越厚, 外覆层变形量越大, 受到的拉应力越大, 越容易产生裂纹; 合金层越
厚, 其在应变时越容易发生开裂; 镀后冷却速率越慢, 界面层越容易富集脆而硬的硅相, 进而使镀层
开裂, 镀层的成形性能变差。

关键词: 热镀锌铝;成形;合金层;凝固;裂纹

中图分类号: TG115.5 文献标志码: A 文章编号: 1001-4012 ( 2022 ) 10-0029-05

Influencefactorsofformin gp ro p ert y of g alvalumecoatin g

1
2
LINChuanhua , JINXin y an , YANYuan y uan 2

( 1.ColdRollin gPlant , BaoshanIronandSteelCo. , Ltd. , Shan g hai200941 , China ;

2.ResearchInstitute , BaoshanIronandSteelCo. , Ltd. , Shan g hai200941 , China )

Abstract : Theeffectsofcoatin g thickness , allo y la y erthicknessandmicrostructureofinterfacela y eronthe

formin gp ro p ert yof g alvalumecoatin gwereanal y zed.Theresultsshowthatthethickerthe g alvalumecoatin gwas ,

the g reaterthedeformationoftheoutsidela y erwas , andthe g reaterthetensilestresswas , themore p ronetocrack.

Thethickertheallo yla y erwas , theeasieritwastocrackunderstrain.Theslowerthecoolin grateafterp ot

coolin g , theeasiertheinterfacela y erwastoenrichthebrittleandhardsiliconp hase , whichmadethecoatin g crack

andtheformin gp ro p ert yofthecoatin gdeteriorate.

Ke y words : alvalume ; formabilit y ; allo y la y er ; solidification ; crack
g
铝锌合金镀层钢板具有优异的耐腐蚀性能和良 面层进行剖析, 分析其对镀层裂纹的影响, 希望通过
好的光 热 反 射 性 能, 在 建 筑、 家 电 等 行 业 应 用 广 研究镀层显微组织对加工成形性能的影响规律, 控
泛 [ 1 ] 。由于镀层组织中各合金相存在差异, 因此钢 制镀层的显微组织结构, 从而获得加工成形性能优
板在使用加工时容易出现裂纹 [ 2 ] 。钢板经过 折 弯 异的铝锌镀层。
后, 镀层表面通常可见裂纹。
WILLIS 等 [ 3 ] 对加工后的镀层进 行分析, 发现 1 试验方法
了裂纹数量、 裂纹平均宽度与镀层厚度有线性相关 1.1 镀层厚度对比试验
性, 镀层越厚, 裂纹越多。 GUO 等 [ 2 ] 分析了锌花大 实际生产中, 镀层越厚, 钢板折弯后越容易产生
小对镀层成形性能的影响, 发现小锌花钢板比大锌 裂纹。为了验证这个观点, 对铝锌合金镀层钢板进行
花钢板的裂纹更密集、 更短、 更窄, 穿透钢基体的裂 镀层厚度对比试验。试验材料为热浸镀生产线生产
纹数量更少。 的厚度为 0.4 mm 的 DX51D+AZ 铝锌合金镀层钢

铝锌合金镀层由内层的合金层以及外层的外覆 板。热浸镀时, 锌锅温度为 600℃ , 钢板入锅温度为

层组成。笔者分别对镀层的合金层、 外覆层以及界 600℃ , 浸镀时间为 3s , 镀液成分分别为: Al的质量

分数为54.9% ; Zn的质量分数为43% ; Si 的质量分数
为1.55% ; Fe的质量分数为 0.474% ; 其余为固有杂
收稿日期: 2022-02-15
作者简介: 林传华( 1974- ), 男, 高级工程师, 主要研究方向为连 质。在相同工况下, 制作出不同镀层厚度的试样, 其
中1 , 2 试样的镀层厚度较厚, 3 , 4 试样的镀层厚
#
#
#
#
续热浸镀, linchuanhua@baosteel.com
2 9
