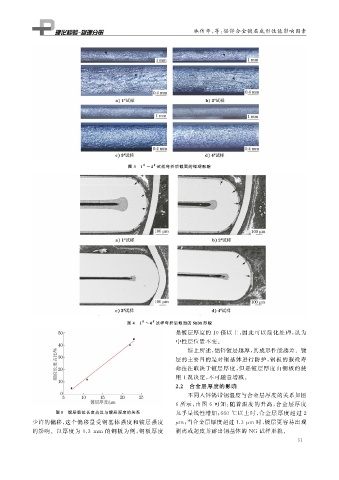

Page 47 - 理化检验-物理分册2022年第十期
P. 47
林传华, 等: 铝锌合金镀层成形性能影响因素
图 3 1 ~4 试样弯折后截面的微观形貌
#
#
#
#
图 4 1 ~4 试样弯折后截面的 SEM 形貌
是镀层厚度的 10 倍以上, 因此可以简化处理, 认为
中性层位置不变。
综上所述, 铝锌镀层越厚, 其成形性能越差。镀
层的主要目的是对钢基体进行防护, 钢板的服役寿
命往往取决于镀层厚度, 但是镀层厚度由钢板的使
用工况决定, 不可随意增减。
2.2 合金层厚度的影响
不同入锌锅带钢温度与合金层厚度的关系如图
6 所示, 由图 6 可知: 随着温度的升高, 合金层厚度
图 5 镀层裂纹长度占比与镀层厚度的关系 几乎呈线性增加; 660 ℃ 以上时, 合金层厚度超过 2
少许的偏移, 这个偏移量受钢基体强度和镀层强度 μ m ; 当合金层厚度超过 1.3 μ m 时, 镀层更容易出现
的影响。以厚度为 0.3 mm 的钢板为例, 钢板厚度 剥离或起皮并露出钢基体的 NG 试样形貌。
3 1
