Page 80 - 理化检验-物理分册2022年第九期
P. 80
马 赟, 等: 20CrNiMo钢销轴断裂原因
表 1 销轴 A 断口扇形异常区域的能谱分析结果 % 量的测定 标准评级图显微检验法》, 对销轴试样基体
质量分数 非金属夹杂物进行分析, 可知其非金属夹杂物级别
项目 [ 2 ]
Si Cr Mn Fe 总量 为: A 类1.0级, D 类0.5级, 材料的纯净度较好 。
实测值 0.29 0.92 0.50 98.29 100.00 平行于销轴 A 断口取样, 将试样磨抛、 侵蚀后
观察其裂纹源所在轴身表面及正常表面的显微组
织, 结果如图 6 所示。由图 6 可知: 轴身批次号码处
的显微组织表面起伏不平, 最表层组织为浅色二次
淬火马氏体, 二次淬火马氏体组织中存在裂纹缺陷,
二次淬火马氏体组织边缘为深色二次回火马氏体,
其他区域组织为细针状马氏体 + 残余奥氏体; 正常
表面显微组织的表面起伏不平, 机加工刀痕明显, 该
处表层存在深度约为 10 μ m 的非马氏体组织, 次表
图 5 销轴 B 断口 SEM 形貌
层组织为细针状马氏体 + 约 10% 残余奥氏体, 马氏
1.4 金相检验 体针长约为 12 μ m , 为正常的渗碳淬火组织; 心部显
根据GB / T10561 — 2005 《 钢中非金属夹杂物含 微组织为低碳马氏体 + 少量贝氏体 + 少量铁素体。

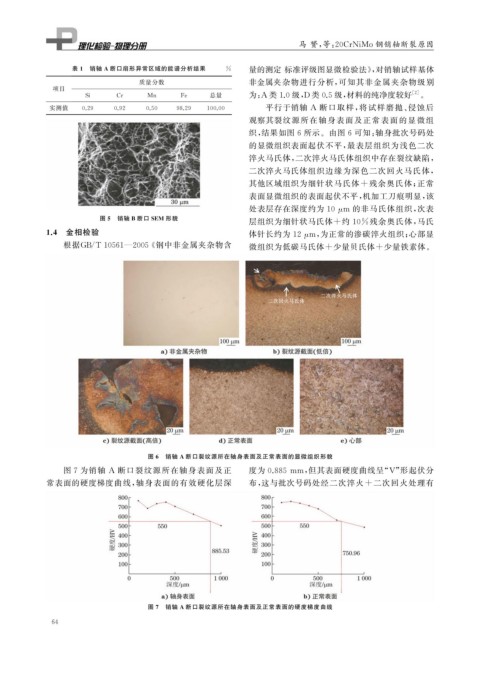

图 6 销轴 A 断口裂纹源所在轴身表面及正常表面的显微组织形貌
图 7 为销轴 A 断口裂纹源所在轴身表面及正 度为 0.885mm , 但其表面硬度曲线呈“ V ” 形起伏分
常表面的硬度梯度曲线, 轴身表面的有效硬化层深 布, 这与批次号码处经二次淬火 + 二次回火处理有
图 7 销轴 A 断口裂纹源所在轴身表面及正常表面的硬度梯度曲线
6 4
