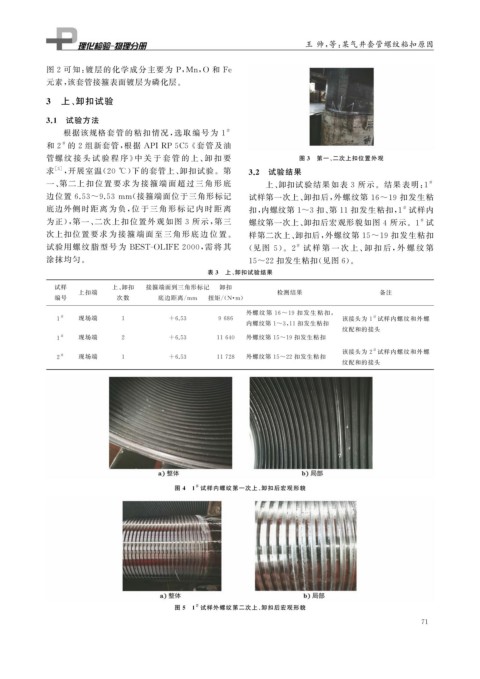

Page 87 - 理化检验-物理分册2022年第八期
P. 87
王 帅, 等: 某气井套管螺纹粘扣原因
图 2 可知: 镀层的化学成分主要为 P , Mn , O 和 Fe
元素, 该套管接箍表面镀层为磷化层。
3 上、 卸扣试验
3.1 试验方法
#
根据该规格套管的粘扣情况, 选取 编 号 为 1
和 2 的 2 组新套管, 根据 APIRP5C5 《 套管及油
#
管螺纹 接 头 试 验 程 序》 中 关 于 套 管 的 上、 卸 扣 要 图 3 第一、 二次上扣位置外观
求 [ 3 ] , 开展室温( 20 ℃ ) 下的套管上、 卸扣试验。第 3.2 试验结果
一、 第二上 扣 位 置 要 求 为 接 箍 端 面 超 过 三 角 形 底 上、 卸扣试验结果如表 3 所示。结果表明: 1 #
边位置 6.53~9.53mm ( 接箍端面位于三角形标记 试样第一次上、 卸扣后, 外螺纹第 16~19 扣发生粘
底边外侧 时 距 离 为 负, 位 于 三 角 形 标 记 内 时 距 离 扣, 内螺纹第 1~3 扣、 第 11 扣发生粘扣, 1 试样内
#
为正), 第一、 二次上扣位置外观如图 3 所示, 第三 螺纹第一次上、 卸扣后宏观形貌如图 4 所示。 1 试
#
次上扣位 置 要 求 为 接 箍 端 面 至 三 角 形 底 边 位 置。 样第二次上、 卸扣后, 外螺纹第 15~19 扣发生粘扣
试验用螺 纹 脂 型 号 为 BEST-OLIFE2000 , 需 将 其 ( 见图 5 )。 2 试 样 第 一 次 上、 卸 扣 后, 外 螺 纹 第
#
涂抹均匀。 15~22 扣发生粘扣( 见图 6 )。
表 3 上、 卸扣试验结果
试样 上、 卸扣 接箍端面到三角形标记 卸扣
上扣端 检测结果 备注
编号 次数 底边距离 / mm 扭矩 /( N · m )
外螺 纹 第 16~19 扣 发 生 粘 扣,
# 现场端 #
1 1 +6.53 9686 该接头为 1 试样内螺纹和外螺
内螺纹第 1~3 , 11 扣发生粘扣
纹配和的接头
# 现场端 外螺纹第 15~19 扣发生粘扣
1 2 +6.53 11640
该接头为 2 试样内螺纹和外螺
#
# 现场端 外螺纹第 15~22 扣发生粘扣
2 1 +6.53 11728
纹配和的接头
#
图 4 1 试样内螺纹第一次上、 卸扣后宏观形貌
#
图 5 1 试样外螺纹第二次上、 卸扣后宏观形貌
7 1
