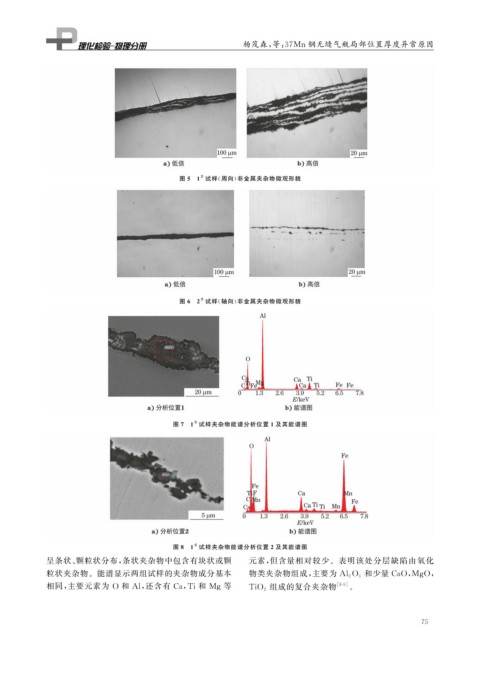

Page 91 - 理化检验-物理分册2022年第八期
P. 91
杨茂森, 等: 37Mn钢无缝气瓶局部位置厚度异常原因
图 5 1 试样( 周向) 非金属夹杂物微观形貌
#
#
图 6 2 试样( 轴向) 非金属夹杂物微观形貌
#
图 7 1 试样夹杂物能谱分析位置 1 及其能谱图
#
图 8 1 试样夹杂物能谱分析位置 2 及其能谱图
呈条状、 颗粒状分布, 条状夹杂物中包含有块状或颗 元素, 但含量相对较少。表明该处分层缺陷由氧化
粒状夹杂物。能谱显示两组试样的夹杂物成分基本 物类夹杂物组成, 主要为 Al 2O 3 和少量 CaO , M g O ,
相同, 主要元素为 O 和 Al , 还含有 Ca , Ti和 M g 等 组成的复合夹杂物 [ 8-9 ] 。
TiO 2
7 5
