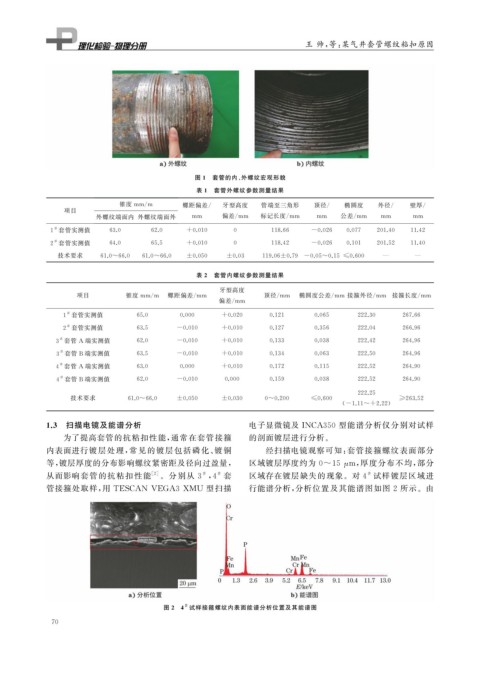

Page 86 - 理化检验-物理分册2022年第八期

王 帅, 等: 某气井套管螺纹粘扣原因

图 1 套管的内、 外螺纹宏观形貌
表 1 套管外螺纹参数测量结果

锥度 mm / m 螺距偏差 / 牙型高度 管端至三角形 顶径 / 椭圆度 外径 / 壁厚 /
项目
外螺纹端面内 外螺纹端面外 mm 偏差 / mm 标记长度 / mm mm 公差 / mm mm mm
#
1 套管实测值 63.0 62.0 +0.010 0 118.66 -0.026 0.077 201.40 11.42
#
2 套管实测值 64.0 65.5 +0.010 0 118.42 -0.026 0.101 201.52 11.40
技术要求 61.0~66.0 61.0~66.0 ±0.050 ±0.03 119.06±0.79 -0.05~0.15 ≤0.600 — —

表 2 套管内螺纹参数测量结果
牙型高度

项目 锥度 mm / m 螺距偏差 / mm 顶径 / mm 椭圆度公差 / mm 接箍外径 / mm 接箍长度 / mm
偏差 / mm
1 套管实测值 65.0 0.000 +0.020 0.121 0.065 222.30 267.66
#
2 套管实测值 63.5 -0.010 +0.010 0.127 0.356 222.04 266.96
#
3 套管 A 端实测值 62.0 -0.010 +0.010 0.133 0.038 222.42 264.96
#
3 套管 B 端实测值 63.5 -0.010 +0.010 0.134 0.063 222.50 264.96
#
#
4 套管 A 端实测值 63.0 0.000 +0.010 0.172 0.115 222.52 264.90
#
4 套管 B 端实测值 62.0 -0.010 0.000 0.159 0.038 222.52 264.90
222.25
技术要求 61.0~66.0 ±0.050 ±0.030 0~0.200 ≤0.600 ≥263.52
( -1.11~+2.22 )
1.3 扫描电镜及能谱分析 电子显微镜及INCA350 型能谱分析仪分别对试样
为了提高套管的抗粘扣性能, 通常在套管接箍 的剖面镀层进行分析。
内表面进行镀层处理, 常见的镀层包括 磷化、 镀铜 经扫描电镜观察可知: 套管接箍螺纹表面部分

等, 镀层厚度的分布影响螺纹紧密距及径向过盈量, 区域镀层厚度约为 0~15 μ m , 厚度分布不均, 部分
从而影响套管的抗粘 扣性能 [ 2 ] 。分别从 3 , 4 套 区域存在镀层缺失的现象。对 4 试样镀层区域进
#
#
#

管接箍处取样, 用 TESCAN VEGA3XMU 型扫描 行能谱分析, 分析位置及其能谱图如图 2 所示。由

图 2 4 试样接箍螺纹内表面能谱分析位置及其能谱图
#
