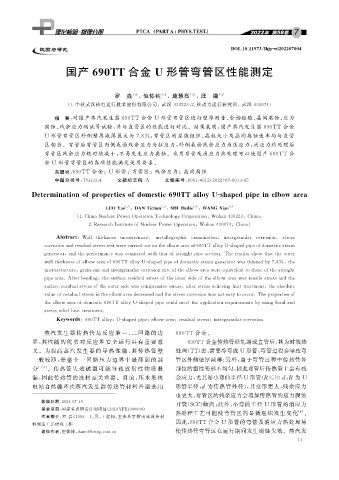

Page 29 - 理化检验-物理分册2022年第七期

DOI : 10.11973 / lh jy -wl202207004

国产 690TT 合金 U 形管弯管区性能测定

罗 垚 1 , 2 ,但体纯 1 , 2 ,施慧烈 1 , 2 ,汪 潇 1 , 2

( 1. 中核武汉核电运行技术股份有限公司,武汉 430223 ; 2. 核动力运行研究所,武汉 430074 )

摘 要: 对国产蒸汽发生器 690TT 合金 U 形管弯管区进行壁厚测量、 金相检验、 晶间腐蚀、 应力
腐蚀、 残余应力测试等试验, 并与直管区的性能进行对比。结果表明: 国产蒸汽发生器 690TT 合金
U 形管弯管区外侧壁厚减薄最大为 7.8% , 弯管区的显微组织、 晶粒大小及晶间腐蚀速率均与直管
区相当。弯管后弯管区内侧表面残余应力为拉应力, 外侧表面残余应力为压应力, 消应力热处理后
弯管区残余应力绝对值减小, 不易发生应力腐蚀。采用弯管及消应力热处理可以使国产 690TT 合
金 U 形管弯管区的各项性能满足使用要求。

关键词: 690TT 合金; U 形管;弯管区;残余应力;晶间腐蚀

中图分类号: TG133.4 文献标志码: A 文章编号: 1001-4012 ( 2022 ) 07-0013-05

Determinationof p ro p ertiesofdomestic690TTallo yU-sha p edp i p einelbowarea

1 , 2
LUOYao , DANTichun , SHIHuilie , WANGXiao 1 , 2
1 , 2
1 , 2

( 1.ChinaNuclearPowerO p erationTechnolo gyCor p oration , Wuhan430223 , China ;

2.ResearchInstituteofNuclearPowerO p eration , Wuhan430074 , China )

Abstract : Wall thickness measurement , metallo g ra p hic examination , inter g ranular corrosion , stress

corrosionandresidualstresstestwerecarriedout on the elbowareaof690TTallo yU-sha p edp i p e ofdomesticsteam

g enerator , andthep erformancewascom p aredwiththatofstrai g htp i p esection.Theresultsshowthattheouter

wallthicknessofelbowareaof690TTallo yU-sha p edp i p eofdomesticsteamg eneratorwasthinnedb y7.8% , the

microstructure , g rainsizeandinter g ranularcorrosionrateoftheelbowareaweree q uivalenttothoseofthestrai g ht

p i p earea.Afterbendin g , thesurfaceresidualstressoftheinnersideoftheelbowareawastensilestressandthe

surfaceresidual stressof theoutersidewascom p ressivestress , afterstressrelievin gheattreatment , theabsolute

valueofresidualstressintheelbowarea decreased andthestresscorrosionwasnoteas y tooccur.The p ro p ertiesof

theelbowareaofdomestic690TTallo yU-sha p edp i p ecouldmeetthea pp licationre q uirementsb yusin gbendand

stressreliefheattreatment.

Ke y words : 690TTallo y ; U-sha p edp i p e ; elbowarea ; residualstress ; inter g ranularcorrosion
蒸汽 发 生 器 传 热 管 是 反 应 堆 一、 二 回 路 的 边 690TT 合金。
界, 其性能 的 优 劣 对 反 应 堆 安 全 运 行 具 有 重 要 意 690TT 合金传热管经轧制成直管后, 其为时效热
义。为提高 蒸 汽 发 生 器 的 导 热 性 能, 其 传 热 管 壁 处理( TT ) 态, 需要冷弯成 U 形管, 弯管过程会导致弯
一般较薄, 是 整 个 一 回 路 压 力 边 界 中 最 薄 弱 的 部 管区外侧壁厚减薄; 另外, 由于弯管过程中传热管各
分 [ 1-3 ] 。传热管 失 效 破 裂 可 能 导 致 放 射 性 物 质 泄 部位的塑性变形不均匀, 因此弯管后传热管上会有残

漏, 因此传热管的选材至关重要。目前, 压水堆核 余应力, 尤其是小弯曲半径 U 形管( R≤10d , R 为 U
电站自然循环式蒸汽发生器传热管材料普遍选用 形管半径, d 为传热管外径), 其变形更大, 残余应力
也更大, 弯管区的残余应力会增加传热管的应力腐蚀
开裂( SCC ) 倾向; 此外, 小弯曲半径 U 形管的消应力
收稿日期: 2021-07-19
基金项目: 国家重点研发计划项目( 2019YFB1900900 )
热处理工艺可能使弯管区的显微组织发生变化 [ 4 ] 。
作者简介: 罗 垚( 1988- ), 男, 工程师, 主要从事核电站设备材

因此, 690TT 合金 U 形管的弯管及消应力热处理易
料制造工艺研究工作
使传热管弯管区在运行期间发生腐蚀失效。蒸汽发
通信作者: 但体纯, dantc@cnn p .com.cn
1 3
