DOI : 10.11973 / lh jy -wl202205017

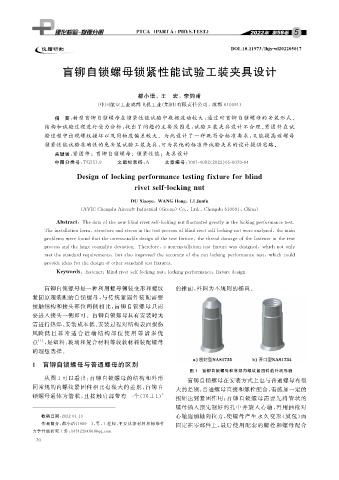

盲铆自锁螺母锁紧性能试验工装夹具设计

都小语,王 宏,李钧甫

( 中国航空工业成都飞机工业( 集团) 有限责任公司,成都 610091 )

摘 要: 新型盲铆自锁螺母在锁紧性能试验中数据波动较大, 通过对盲铆自锁螺母的安装形式、
结构和试验过程进行受力分析, 找出了问题的主要原因是: 试验工装夹具设计不合理、 紧固件在试
验过程中出现螺纹损坏以及同轴度偏差较大。为此设计了一种既符合标准要求, 又能提高该螺母
锁紧性能试验准确性的免安装试验工装夹具, 可为其他的标准件试验夹具的设计提供思路。

关键词: 紧固件;盲铆自锁螺母;锁紧性能;夹具设计

中图分类号: TG751.9 文献标志码: A 文章编号: 1001-4012 ( 2022 ) 05-0070-04

Desi g noflockin gp erformancetestin g fixtureforblind

rivet self-lockin gnut

,
DUXiao y u , WANGHon g LIJunfu

( AVICChen g duAircraftIndustrial ( Grou p ) Co. , Ltd. , Chen g du610091 , China )

Abstract : Thedataofthenewblindrivetself-lockin gnutfluctuatedg reatl y inthelockin gp erformancetest.

Theinstallationform , structureandstressinthetest p rocessofblindrivetself-lockin gnutwereanal y zed , themain

p roblemswerefoundthattheunreasonabledesi g nofthetestfixture , thethreaddama g eofthefastenerinthetest

p rocessandthelar g ecoaxialit ydeviation.Therefore , anon-installationtestfixturewasdesi g ned , whichnotonl y

metthestandardre q uirements , butalsoim p rovedtheaccurac yofthenutlockin gp erformancetest , whichcould

p rovideideasforthedesi g nofotherstandardtestfixtures.

Ke y words : fastener ; blindrivetself-lockin gnut ; lockin gp erformance ; fixturedesi g n
盲铆自锁螺母是一种利用螺母铆装变形和螺纹 的锥面, 外圆为不规则的椭圆。
紧固原理装配的自锁螺母, 与传统紧固件装配需要
接触结构和接头部位两侧相比, 盲铆自锁螺母只需
要进入接头一侧即可。盲铆自锁螺母具有安装时无
需进行热焊、 安装成本低、 安装过程对结构表面损伤
风险低 且 非 常 适 合 近 端 结 构 部 位 使 用 等 诸 多 优
点 [ 1 ] , 是塑料、 玻璃和复合材料等较软材料装配螺母
的理想选择。

1 盲铆自锁螺母与普通螺母的区别
图 1 盲铆自锁螺母和常规内螺纹紧固件的外观形貌
从图 1 可以看出: 盲铆自锁螺母的结构和外形 盲铆自锁螺母在安装方式上也与普通螺母有很
同常规的内螺纹紧固件相比有很大的差别, 盲铆自 大的差别: 普通螺母直接和螺栓配合, 需施加一定的

锁螺母通体为管状, 且接触肩部带有一个( 76±1 ) ° 扭矩达到紧固作用; 盲铆自锁螺母需要先将管状的
螺母插入预先制好的孔中并旋入心轴, 再用抽枪对
心轴施加轴向拉力, 使螺母产生永久变形( 鼓包) 而
收稿日期: 2022-01-13
作者简介: 都小语( 1989- ), 男, 工程师, 主要从事材料和标准件 固定在零部件上, 最后使用配套的螺栓和螺母配合
力学性能研究工作, 3474229460@ qq .com
