Page 85 - 理化检验-物理分册2022年第五期

杨彦飞, 等: 60Si2CrA Ⅱ 型弹条断裂原因

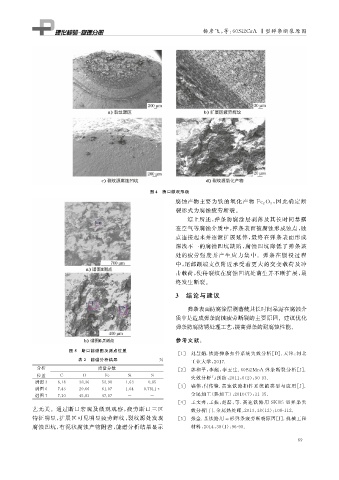

图 4 断口微观形貌
, 因此确定断
腐蚀产物主要为铁的氧化产物 Fe 2O 3
裂形式为腐蚀疲劳断裂。
综上所述, 弹条防腐涂层剥落及其长时间暴露
在空气等腐蚀介质中, 弹条表面被腐蚀形成蚀点, 蚀
点连接起来并逐渐扩展延伸, 最终在弹条表面形成
深浅不一的腐蚀凹坑缺陷, 腐蚀凹坑降低了弹条该
处的疲劳强度并产生应力集中。弹条在服役过程
中, 尾部跟端支点附近承受着更大的交变载荷及冲
击载荷, 使得裂纹在腐蚀凹坑处萌生并不断扩展, 最
终发生断裂。

3 结论与建议

弹条表面防腐涂层剥落使其长时间暴露在腐蚀介
质中是造成弹条腐蚀疲劳断裂的主要原因。建议优化
弹条防腐防锈处理工艺, 提高弹条的耐腐蚀性能。

参考文献:
图 5 断口能谱图及测点位置
[ 1 ] 刘慧娟 . 铁路弹条扣件系统失效分析[ D ] . 天津: 河北
表 2 能谱分析结果 %
工业大学, 2017.
分析 质量分数
[ 2 ] 郭和平, 李彪, 李玉生 .60Si2MnA 弹条断裂分析[ J ] .
位置 C O Fe Si S
失效分析与预防, 2011 , 6 ( 2 ): 90-93.
谱图 3 6.18 38.36 52.98 1.63 0.85
[ 3 ] 盛伟, 付传锋 . 高速铁路扣件系统的类型与应用[ J ] .
谱图 6 7.45 29.66 61.07 1.04 0.7811*
金属加工( 热加工), 2010 ( 7 ): 31-35.
谱图 7 7.10 45.83 47.07 - -
[ 4 ] 王文秀, 王振, 赵磊, 等 . 高速铁路用 SKl15 型 弹 条 失
艺无关。通过断口宏观及微观观察, 疲劳断口三区 效分析[ J ] . 金属热处理, 2013 , 38 ( 12 ): 108-112.
特征明显, 扩展区可见明显疲劳辉纹, 裂纹源处发现 [ 5 ] 张金 . 某铁路用 ω 形弹条疲劳断裂原因[ J ] . 机械工程
腐蚀凹坑, 有泥状腐蚀产物附着, 能谱分析结果显示 材料, 2014 , 38 ( 1 ): 96-98.

6 9
