Page 33 - 理化检验-物理分册2022年第三期

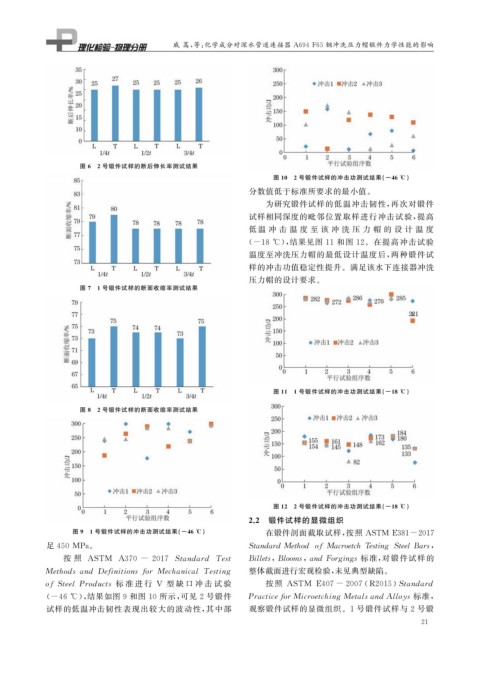

P. 33
戚 蒿, 等: 化学成分对深水管道连接器 A694F65 钢冲洗压力帽锻件力学性能的影响
图 6 2 号锻件试样的断后伸长率测试结果
图 10 2 号锻件试样的冲击功测试结果( -46 ℃ )
分数值低于标准所要求的最小值。
为研究锻件试样的低温冲击韧性, 再次对锻件
试样相同深度的毗邻位置取样进行冲击试验, 提高
低 温 冲 击 温 度 至 该 冲 洗 压 力 帽 的 设 计 温 度
( -18 ℃ ), 结果见图 11 和图 12 。在提高冲击试验
温度至冲洗压力帽的最低设计温度后, 两种锻件试
样的冲击功值稳定性提升。满足该水下连接器冲洗
压力帽的设计要求。
图 7 1 号锻件试样的断面收缩率测试结果
图 11 1 号锻件试样的冲击功测试结果( -18 ℃ )
图 8 2 号锻件试样的断面收缩率测试结果
图 12 2 号锻件试样的冲击功测试结果( -18 ℃ )
2.2 锻件试样的显微组织
图 9 1 号锻件试样的冲击功测试结果( -46 ℃ ) 在锻件剖面截取试样, 按照 ASTM E381-2017
足 450MPa 。 Standard Method o f MacroetchTestin g SteelBars ,
按 照 ASTM A370 - 2017 Standard Test Billets , Blooms , andFor g in g s 标准, 对锻件试样的
Methodsand De f initionsf or MechanicalTestin g 整体截面进行宏观检验, 未见典型缺陷。
o fSteelProducts 标 准 进 行 V 型 缺 口 冲 击 试 验 按照 ASTM E407-2007 ( R2015 ) Standard
( -46 ℃ ), 结果如图 9 和图 10 所示, 可见 2 号锻件 Practice f orMicroetchin gMetalsandAllo y s 标准,
试样的低温冲击韧性表现出较大的波动性, 其中部 观察锻件试样的显微组织。 1 号锻件试样与 2 号锻
2 1
