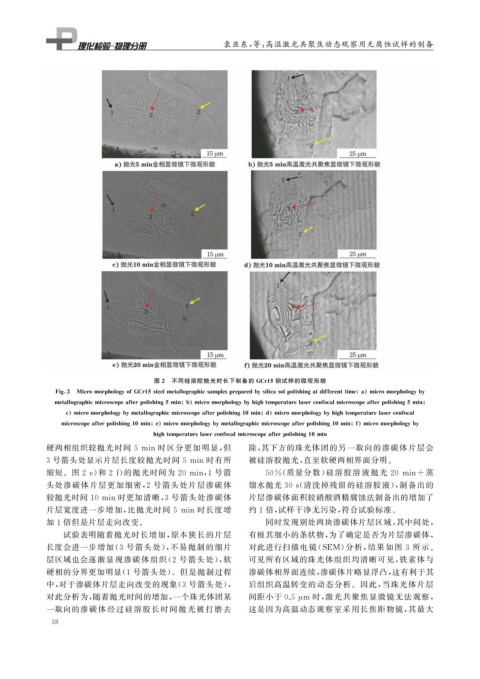

图 2 不同硅溶胶抛光时长下制备的 GCr15 钢试样的微观形貌

Fi g 2 Micromor p holo gy ofGCr15steelmetallo g ra p hicsam p les p re p aredb y silicasol p olishin g atdifferenttime a micromor p holo gyb y

metallo g ra p hicmicrosco p eafter p olishin g 5min b micromor p holo gyb yhi g htem p eraturelaserconfocalmicrosco p eafter p olishin g 5min

c micromor p holo gyb ymetallo g ra p hicmicrosco p eafter p olishin g 10min d micromor p holo gyb yhi g htem p eraturelaserconfocal

microsco p eafter p olishin g 10min e micromor p holo gyb ymetallo g ra p hicmicrosco p eafter p olishin g 10min f micromor p holo gyb y

hi g htem p eraturelaserconfocalmicrosco p eafter p olishin g 10min

硬两相组织较抛光时间 5 min 时区分更加明显, 但 除, 其下方的珠光体团的另一取向的渗碳体片层会
3 号箭头处显示片层长度较抛光时间 5min 时有所 被硅溶胶抛光, 直至软硬两相界面分明。

缩短。图 2e ) 和 2f ) 的抛光时间为 20min , 1 号箭 50% ( 质量分数) 硅溶胶溶液抛光 20 min+ 蒸

头处渗碳体片层更加细密, 2 号箭头处片层渗碳体 馏水抛光 30s ( 清洗掉残留的硅溶胶液), 制备出的

较抛光时间 10min时更加清晰, 3 号箭头处渗碳体 片层渗碳体面积较硝酸酒精腐蚀法制备出的增加了

片层宽度进一步增加, 比抛光时间 5 min 时长度增 约 1 倍, 试样干净无污染, 符合试验标准。

加 1 倍但是片层走向改变。 同时发现别处两块渗碳体片层区域, 其中间处,
试验表明随着抛光时长增加, 原本狭长的片层 有极其细小的条状物, 为了确定是否为片层渗碳体,
长度会进一步增加( 3 号箭头处), 不易抛制的细片 对此进行扫描电镜( SEM ) 分析, 结果如图 3 所示。
层区域也会逐渐显现渗碳体组织( 2 号箭头处), 软 可见所有区域的珠光体组织均清晰可见, 铁素体与
硬相的分界更加明显( 1 号箭头处)。但是抛制过程 渗碳体相界面连续, 渗碳体片略显浮凸, 这有利于其
中, 对于渗碳体片层走向改变的现象( 3 号箭头处), 后组织高温转变的动态分析。因此, 当珠光体片层

对此分析为, 随着抛光时间的增加, 一个珠光体团某 间距小于 0.5 μ m 时, 激光共聚焦显微镜无法观察,
一取向的渗碳体经过硅溶胶长时间抛光被 打磨去 这是因为高温动态观察室采用长焦距物镜, 其最大
