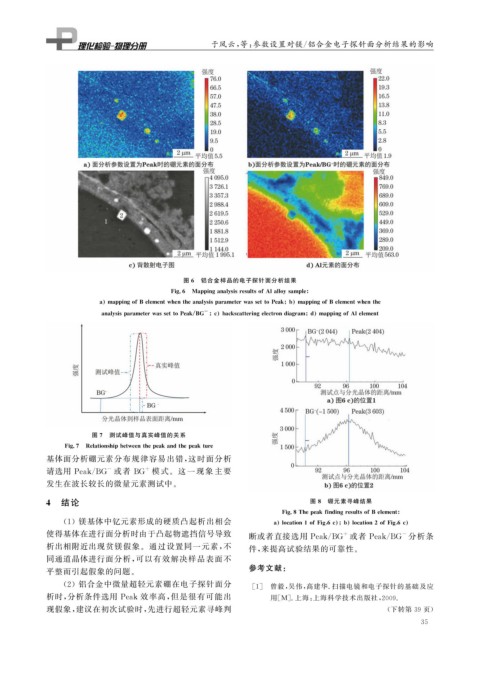

Page 51 - 理化检验-物理分册2021年第八期
P. 51
于凤云, 等: 参数设置对镁 / 铝合金电子探针面分析结果的影响
图 6 铝合金样品的电子探针面分析结果
Fi g .6 Ma pp in g anal y sisresultsofAlallo y sam p le
a ma pp in g ofBelementwhentheanal y sis p arameterwassettoPeak b ma pp in g ofBelementwhenthe
-
anal y sis p arameterwassettoPeak BG c backscatterin g electrondia g ram d ma pp in g ofAlelement
图 7 测试峰值与真实峰值的关系
Fi g .7 Relationshi pbetweenthe p eakandthe p eakture
基体面分析硼元素分布规律容易出错, 这时面分析
请选用 Peak / BG 或者 BG 模 式。这 一 现 象 主 要
+
-
发生在波长较长的微量元素测试中。
4 结论 图 8 硼元素寻峰结果
Fi g .8The p eakfindin g resultsofBelement
( 1 )镁基体中钇元素形成的硬质凸起析出相会 a location1ofFi g 6c b location2ofFi g 6c
使得基体在进行面分析时由于凸起物遮挡信号导致 断或者直接选用 Peak / BG 或者 Peak / BG 分析条
+
-
析出相附近出现贫镁假象。通过设置同一元素, 不
件, 来提高试验结果的可靠性。
同通道晶体进行面分析, 可以有效解决样品表面不
参考文献:
平整而引起假象的问题。
( 2 )铝合金中微量超轻元素硼在电子探针面分 [ 1 ] 曾毅, 吴伟, 高建华 . 扫描电镜和电子探针的基础及应
析时, 分析条件选用 Peak 效率高, 但是很有可能出 用[ M ] . 上海: 上海科学技术出版社, 2009.
现假象, 建议在初次试验时, 先进行超轻元素寻峰判 ( 下转第 39 页)
3 5
