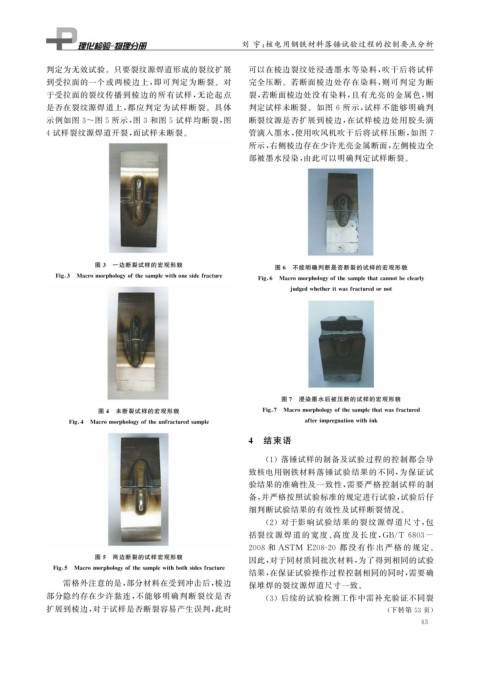

Page 59 - 理化检验-物理分册2021年第八期

刘 宇: 核电用钢铁材料落锤试验过程的控制要点分析

判定为无效试验。只要裂纹源焊道形成的裂纹扩展 可以在棱边裂纹处浸透墨水等染料, 吹干后将试样
到受拉面的一个或两棱边上, 即可判定为断裂。对 完全压断。若断面棱边处存在染料, 则可判定为断
于受拉面的裂纹传播到棱边的所有试样, 无论起点 裂, 若断面棱边处没有染料, 且有光亮的金属色, 则
是否在裂纹源焊道上, 都应判定为试样断裂。具体 判定试样未断裂。如图 6 所示, 试样不能够明确判
示例如图 3~ 图 5 所示, 图 3 和图 5 试样均断裂, 图 断裂纹源是否扩展到棱边, 在试样棱边处用胶头滴
4 试样裂纹源焊道开裂, 而试样未断裂。 管滴入墨水, 使用吹风机吹干后将试样压断, 如图 7
所示, 右侧棱边存在少许光亮金属断面, 左侧棱边全
部被墨水浸染, 由此可以明确判定试样断裂。

图 3 一边断裂试样的宏观形貌 图 6 不能明确判断是否断裂的试样的宏观形貌

Fi g 3 Macromor p holo gy ofthesam p lewithonesidefracture
Fi g 6 Macromor p holo gy ofthesam p lethatcannotbeclearl y

j ud g edwhetheritwasfracturedornot

图 7 浸染墨水后被压断的试样的宏观形貌

图 4 未断裂试样的宏观形貌 Fi g 7 Macromor p holo gy ofthesam p lethatwasfractured

Fi g 4 Macromor p holo gy oftheunfracturedsam p le afterim p re g nationwithink
4 结束语

( 1 )落锤试样的制备及试验过程的控制都会导

致核电用钢铁材料落锤试验结果的不同, 为保证试
验结果的准确性及一致性, 需要严格控制试样的制
备, 并严格按照试验标准的规定进行试验, 试验后仔

细判断试验结果的有效性及试样断裂情况。
( 2 )对于影响试验结果的裂纹源焊道尺寸, 包

括裂纹源焊道的宽度、 高度及 长 度, GB / T6803-

2008 和 ASTM E208-20 都 没 有 作 出 严 格 的 规 定。
图 5 两边断裂的试样宏观形貌 因此, 对于同材质同批次材料, 为了得到相同的试验

Fi g 5 Macromor p holo gy ofthesam p lewithbothsidesfracture
结果, 在保证试验操作过程控制相同的同时, 需要确
需格外注意的是, 部分材料在受到冲击后, 棱边 保堆焊的裂纹源焊道尺寸一致。
部分隐约存在少许黏连, 不能够明确判断裂纹是否 ( 3 )后续的试验检测工作中需补充验证不同裂

扩展到棱边, 对于试样是否断裂容易产生误判, 此时 ( 下转第 53 页)
4 3
