刘文生: 某电厂高压调汽门 EH 油管断裂原因

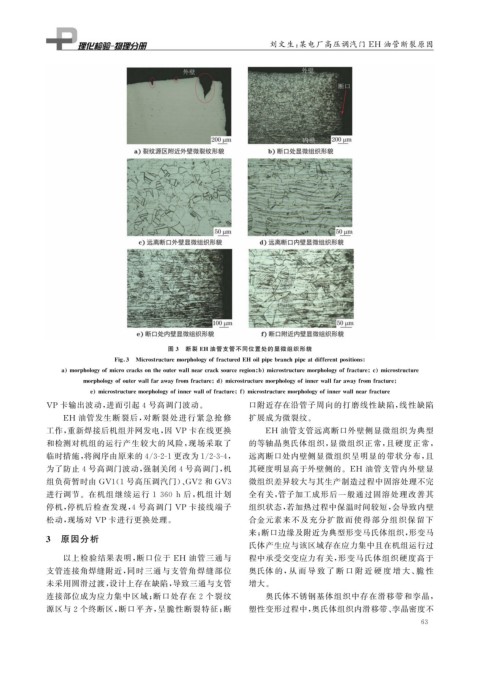

图 3 断裂 EH 油管支管不同位置处的显微组织形貌

Fi g 3 Microstructuremor p holo gy offracturedEHoil p i p ebranchp i p eatdifferent p ositions

a mor p holo gy ofmicrocracksontheouterwallnearcracksourcere g ion b microstructuremor p holo gy offracture c microstructure

mor p holo gy ofouterwallfarawa y fromfracture d microstructuremor p holo gy ofinnerwallfarawa y fromfracture

e microstructuremor p holo gy ofinnerwalloffracture f microstructuremor p holo gy ofinnerwallnearfracture
VP 卡输出波动, 进而引起 4 号高调门波动。 口附近存在沿管子周向的打磨线性缺陷, 线性缺陷
EH 油管发生断裂后, 对断裂处进行紧急抢修 扩展成为微裂纹。
工作, 重新焊接后机组并网发电, 因 VP 卡在线更换 EH 油管支管远离断口外壁侧显微组织为典型
和检测对机组的运行产生较大的风险, 现场采取了 的等轴晶奥氏体组织, 显微组织正常, 且硬度正常,
临时措施, 将阀序由原来的4 / 3-2-1 更改为1 / 2-3-4 , 远离断口处内壁侧显微组织呈明显的带状分布, 且
为了防止 4 号高调门波动, 强制关闭 4 号高调门, 机 其硬度明显高于外壁侧的。 EH 油管支管内外壁显
微组织差异较大与其生产制造过程中固溶处理不完
组负荷暂时由 GV1 ( 1 号高压调汽门)、 GV2 和 GV3

进行调节。在机组继续运行 1360h 后, 机组计划 全有关, 管子加工成形后一般通过固溶处理改善其
停机, 停机后检查发现, 4 号高调门 VP 卡接线端子 组织状态, 若加热过程中保温时间较短, 会导致内壁
松动, 现场对 VP 卡进行更换处理。 合金元素来不及充分扩散而使得部分组织保留下
来; 断口边缘及附近为典型形变马氏体组织, 形变马
3 原因分析
氏体产生应与该区域存在应力集中且在机组运行过
以上检验结果表明, 断口位于 EH 油管三通与 程中承受交变应力有关, 形变马氏体组织硬度高于
支管连接角焊缝附近, 同时三通与支管角焊缝部位 奥氏体 的, 从 而 导 致 了 断 口 附 近 硬 度 增 大、 脆 性
未采用圆滑过渡, 设计上存在缺陷, 导致三通与支管 增大。
连接部位成为应力集中区域; 断口处存在 2 个裂纹 奥氏体不锈钢基体组织中存在滑移带和孪晶,
源区与 2 个终断区, 断口平齐, 呈脆性断裂特征; 断 塑性变形过程中, 奥氏体组织内滑移带、 孪晶密度不
