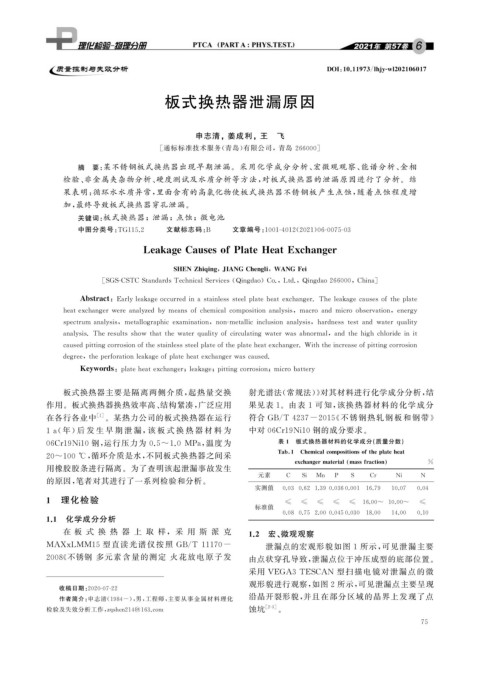

Page 91 - 理化检验-物理分册 2021年第六期

DOI : 10.11973 / lh jy -wl202106017

板式换热器泄漏原因

申志清,姜成利,王 飞

[ 通标标准技术服务( 青岛) 有限公司,青岛 266000 ]
摘 要: 某不锈钢板式换热器出现早期泄漏。采用化学成分分析、 宏微观观察、 能谱分析、 金相
检验、 非金属夹杂物分析、 硬度测试及水质分析等方法, 对板式换热器的泄漏原因进行了分析。结
果表明: 循环水水质异常, 里面含有的高氯化物使板式换热器不锈钢板产生点蚀, 随着点蚀程度增
加, 最终导致板式换热器穿孔泄漏。

关键词: 板式换热器;泄漏;点蚀;微电池

中图分类号: TG115.2 文献标志码: B 文章编号: 1001-4012 ( 2021 ) 06-0075-03

Leaka g eCausesofPlateHeatExchan g er

SHENZhi q in g JIANGChen g li , WANGFei
,

[ SGS-CSTCStandardsTechnicalServices ( Qin g dao ) Co. , Ltd. , Qin g dao266000 , China ]

Abstract : Earl y leaka g eoccurredinastainlesssteelp lateheatexchan g er.Theleaka g ecausesofthep late

heatexchan g erwereanal y zedb y meansofchemicalcom p ositionanal y sis , macroand microobservation , ener gy

s p ectrumanal y sis , metallo g ra p hicexamination , non-metallicinclusionanal y sis , hardnesstestand waterq ualit y

anal y sis.Theresultsshowthatthewaterq ualit yofcirculatin g waterwasabnormal , andthehi g hchlorideinit

causedp ittin g corrosionofthestainlesssteel p lateofthe p lateheatexchan g er.Withtheincreaseof p ittin g corrosion

de g ree , thep erforationleaka g eof p lateheatexchan g erwascaused.

p
Ke y words : lateheatexchan g er ; leaka g e ; p ittin gcorrosion ; microbatter y
板式换热器主要是隔离两侧介质, 起热量交换 射光谱法( 常规法)》 对其材料进行化学成分分析, 结
作用。板式换热器换热效率高、 结构紧凑, 广泛应用 果见表 1 。由表 1 可知, 该换热器材料的化学成分
在各行各业中 [ 1 ] 。某热力公司的板式换热器在运行 符合 GB / T4237-2015 《 不锈钢热轧钢板和钢带》

1a ( 年) 后 发 生 早 期 泄 漏, 该 板 式 换 热 器 材 料 为 中对 06Cr19Ni10 钢的成分要求。

表 1 板式换热器材料的化学成分( 质量分数)
06Cr19Ni10 钢, 运行压力为 0.5~1.0 MPa , 温度为

20~100 ℃ , 循环介质是水, 不同板式换热器之间采 Tab 1 Chemicalcom p ositionsofthe p lateheat

exchan g ermaterial massfraction %
用橡胶胶条进行隔离。为了查明该起泄漏事故发生
元素 C Si Mn P S Cr Ni N
的原因, 笔者对其进行了一系列检验和分析。
实测值 0.03 0.62 1.390.0360.001 16.79 10.07 0.04
1 理化检验 ≤ ≤ ≤ ≤ ≤ 16.00~ 10.00~ ≤
标准值
0.08 0.75 2.000.0450.030 18.00 14.00 0.10
1.1 化学成分分析
在 板 式 换 热 器 上 取 样,采 用 斯 派 克 1.2 宏、 微观观察

MAXxLMM15 型直读光谱仪按照 GB / T11170- 泄漏点的宏观形貌如图 1 所示, 可见泄漏主要

2008 《 不锈钢 多元素含量的测定 火花放电原子发 由点状穿孔导致, 泄漏点位于冲压成型的底部位置。

采用 VEGA3TESCAN 型扫描电镜对泄漏点的微
观形貌进行观察, 如图 2 所示, 可见泄漏点主要呈现
收稿日期: 2020-07-22
作者简介: 申志清( 1984- ), 男, 工程师, 主要从事金属材料理化 沿晶开裂形貌, 并且在部分区域的晶界上发现了点
蚀坑 [ 2-3 ] 。
检验及失效分析工作, z q shen214@163.com
7 5
