Page 77 - 理化检验-物理分册 2021年第六期
P. 77

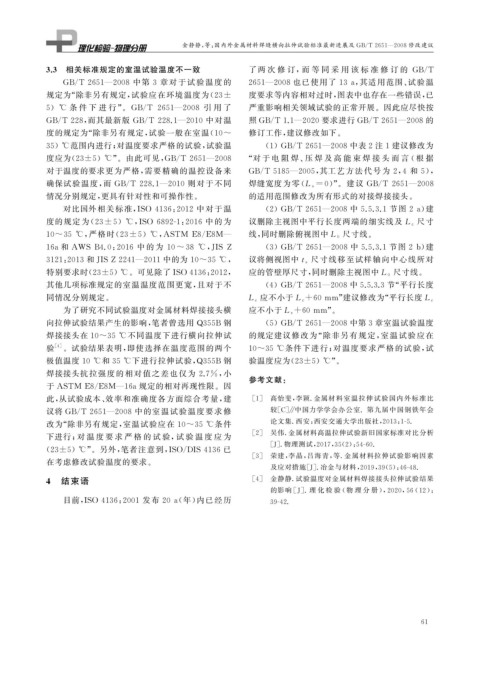

金静静, 等: 国内外金属材料焊缝横向拉伸试验标准最新进展及 GB / T2651 — 2008 修改建议


            3.3  相关标准规定的室温试验温度不一致                              了 两 次 修 订, 而 等 同 采 用 该 标 准 修 订 的 GB / T

                GB / T2651 — 2008 中第 3 章对 于 试 验 温 度 的         2651 — 2008 也已使用了 13a , 其适用范围、 试验温
                                                               度要求等内容相对过时, 图表中也存在一些错误, 已
            规定为“ 除非另有规定, 试验应在环境温度为( 23±

            5 ) ℃ 条 件 下 进 行 ”。 GB / T 2651 — 2008 引 用 了        严重影响相关领域试验的正常开展。因此应尽快按




            GB / T228 , 而其最新版 GB / T228.1 — 2010 中对温           照 GB / T1.1 — 2020 要求进行 GB / T2651 — 2008 的

            度的规定为“ 除非另有规定, 试验一般在室温( 10~                        修订工作, 建议修改如下。


            35 ) ℃ 范围内进行; 对温度要求严格的试验, 试验温                          ( 1 ) GB / T2651 — 2008 中表 2 注 1 建议修改为


            度应为( 23±5 ) ℃ ”。由此可见, GB / T2651 — 2008            “ 对 于 电 阻 焊、 压 焊 及 高 能 束 焊 接 头 而 言 ( 根 据

            对于温度的要求更为严格, 需要精确的温控设备来                           GB / T5185 — 2005 , 其工艺 方 法 代 号 为 2 , 4 和 5 ),

            确保试验温度, 而 GB / T228.1 — 2010 则对于不同                 焊缝宽度为零 ( L s=0 )”。建议 GB / T2651 — 2008

            情况分别规定, 更具有针对性和可操作性。                               的适用范围修改为所有形式的对接焊接接头。
                 对比国外相关标准, ISO4136 : 2012 中 对于温                    ( 2 ) GB / T2651 — 2008 中 5.5.3.1 节图 2a ) 建





            度的规定为 ( 23±5 ) ℃ , ISO6892-1 : 2016 中 的 为          议删除主视图中平行长度两端的细实线及 L c                    尺寸

            10~35 ℃ , 严格时( 23±5 ) ℃ , ASTM E8 / E8M —          线, 同时删除俯视图中 L 0        尺寸线。

            16a和 AWSB4.0 : 2016 中 的 为 10~38 ℃ , JISZ               ( 3 ) GB / T2651 — 2008 中 5.5.3.1 节图 2b ) 建

            3121 : 2013 和JISZ2241 — 2011 中的为 10~35 ℃ ,         议将侧视图中t s      尺寸线移至试样轴向中心线所对

            特别要求时( 23±5 ) ℃ 。可见除了ISO4136 : 2012 ,              应的管壁厚尺寸, 同时删除主视图中 L 0               尺寸线。


            其他几项标准规定的室温温度范围更宽, 且对于不                                ( 4 ) GB / T2651 — 2008 中 5.5.3.3 节“ 平行长度

            同情况分别规定。                                              应不小于 L c+60mm ” 建议修改为“ 平行长度 L c
                                                              L c

                 为了研究不同试验温度对金属材料焊接接头横                          应不小于 L s+60mm ”。

            向拉伸试验结果产生的影响, 笔者曾选用 Q355B 钢                            ( 5 ) GB / T2651 — 2008 中第 3 章室温试验温度


            焊接接头在 10~35 ℃ 不同温度下进行横向拉伸试                         的规定建议修改为“ 除非另有规定, 室温试验应在

            验 [ 4 ] 。试验结果表明, 即使选择在温度范围的两个                     10~35 ℃ 条件下进行; 对温度要求严格的试验, 试
            极值温度 10 ℃ 和 35 ℃ 下进行拉伸试验, Q355B 钢                  验温度应为( 23±5 ) ℃ ”。



            焊接接头抗拉强度的相对值之差 也仅为 2.7% , 小
                                                               参考文献:

            于 ASTM E8 / E8M — 16a规定的相对再现性限。因
            此, 从试验成本、 效率和准确度各方面综合考量, 建                          [ 1 ]   高怡斐, 李颖 . 金属材料室温拉伸试验国内外标准比


            议将 GB / T2651 — 2008 中的室温试验温度要求修                        较[ C ] ∥ 中国力学学会办公室 .第九届中国钢铁年会

            改为“ 除非另有规定, 室温试验应在 10~35 ℃ 条件                           论文集 . 西安: 西安交通大学出版社, 2013 : 1-5.
                                                                [ 2 ]   吴伟 . 金属材料高温拉伸试验新旧国家标准对比分析
            下进行; 对 温 度 要 求 严 格 的 试 验, 试 验 温 度 应 为
                                                                    [ J ] . 物理测试, 2017 , 35 ( 2 ): 54-60.
            ( 23±5 ) ℃ ”。另外, 笔者注意到, ISO / DIS4136 已
                                                                [ 3 ]   荣建, 李晶, 吕海青, 等 . 金属材料拉伸试验影响因素
            在考虑修改试验温度的要求。
                                                                    及应对措施[ J ] . 冶金与材料, 2019 , 39 ( 5 ): 46-48.
            4  结束语                                              [ 4 ]   金静静 . 试验温度对金属材料焊接接头拉伸试验结果
                                                                    的影响 [ J ] . 理 化 检 验 ( 物 理 分 册 ), 2020 , 56 ( 12 ):
                 目前, ISO4136 : 2001 发布 20a ( 年) 内已经历                39-42.




                                                                                                         6 1
   72   73   74   75   76   77   78   79   80   81   82
