Page 30 - 理化检验-物理分册2020年第二期

马红征, 等: 型钛合金相变温度的新型金相测试方法
β

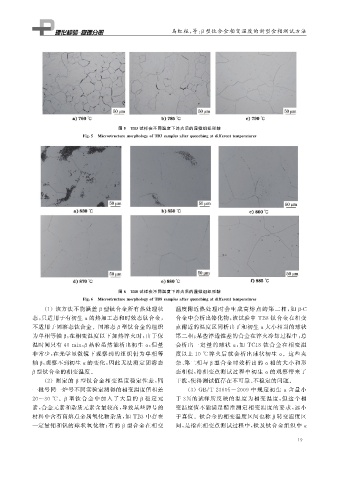

图 ５ TB３ 试样在不同温度下淬火后的显微组织形貌
Fi g 敭５ Microstructuremor p holo gy ofTB３sam p lesafter q uenchin g atdifferenttem p eratures

图 ６ TB８ 试样在不同温度下淬火后的显微组织形貌
Fi g 敭６ Microstructuremor p holo gy ofTB８sam p lesafter q uenchin g atdifferenttem p eratures
( １ )该方法不能涵盖 β 型钛合金所有热处理状 温度附近热处理时会生成高熔点的第二相, 如 ＧC
β
态, 只适用于有初生 α的热加工态和时效态钛合金, 合金中会析出铬化物, 该试验中 TB８ 钛合金在相变
不适用于固溶态钛合金.固溶态 β 型钛合金的组织 点附近的温度区间析出了和初生 α大小相当的球状
为单相等轴 , 在相变温度以下加热淬火时, 由于保 第二相; 某些淬透性差的合金在淬火冷却过程中, 总
β
温时间只有 ４０min , 晶粒虽然能析出初生 α , 但量 会析出一定量的球状 α , 如 TC１８ 钛合金在相变温
β
非常少, 在光学显微镜下观察到的组织仍为单相等 度以上 １０ ℃ 淬火后就会析出球状初生 α .这些夹
轴 , 观察不到初生 α的变化, 因此无法测定固溶态 杂、 第二相与 β 型合金时效析出的 α 相的大小和形
β
型钛合金的相变温度. 态相似, 给相变点测试过程中初生 α 的观察带来了
β
( ２ )测定的 型钛合金相变温度稳定性差, 同 干扰, 使得测试值存在不可靠、 不稳定的问题.
β
一批号同一炉号不同实验室测得的相变温度值相差 ( ３ ) GB / T２３６０５－２００９ 中规定初生 α 含量小
２０~３０ ℃ . 型钛合金中加入了大 量的 β 稳定元 于 ３％ 的试样所反映的温度为相变温度, 但这个相
β
素, 合金元素和杂质元素含量较高, 导致某些牌号的 变温度值不能满足精准测定相变温度的要求, 远小
材料中含有高熔点金属氧化物杂质, 如 TB３ 中存在 于真值.钛合金的相变温度区间也称 β 转变温度区
一定量钼和钒的球状氧化物; 有的 β 型合金在相变 间, 是指在相变点测试过程中, 钛及钛合金组织中 α

１ ９
