Page 29 - 理化检验-物理分册2020年第二期

马红征, 等: 型钛合金相变温度的新型金相测试方法
β

图 ３ TC１８ 试样在不同温度下淬火后的显微组织形貌
Fi g 敭３ Microstructuremor p holo gy ofTC１８sam p lesafter q uenchin g atdifferenttem p eratures
３．３ TB６ 的相变温度 晶界上有少量未溶解的条状初生 α , 其体积分数为
TB６ 经淬火水冷处理后的显微组织形貌如图 ０．３％ , 晶内 为 针 状 α′ ; ８１０ ℃ 淬 火 后 显 微 组 织 为
４ 所示.淬火温度为７８０ , ７９０ , ８００℃ 时, 试样组织 α′ .由 此 可 知, TB６ 钛 合 金 的 相 变 温 度 区 间 为
为晶界板条 α＋ 晶内板条 α＋ 亚稳 ; ８０５ ℃ 淬火后 ８０５~８１０ ℃ .
β

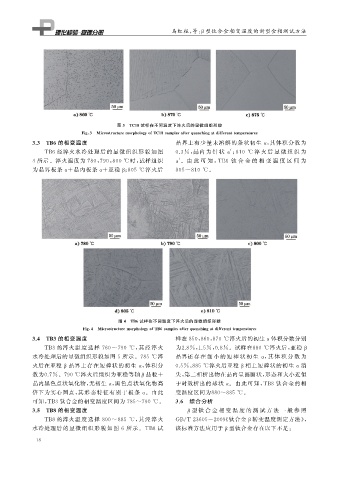

图 ４ TB６ 试样在不同温度下淬火后的显微组织形貌
Fi g 敭４ Microstructuremor p holo gy ofTB６sam p lesafter q uenchin g atdifferenttem p eratures
３．４ TB３ 的相变温度 样在８５０ , ８６０ , ８７０℃ 淬火后的初生α体积分数分别
TB３的淬火温度选择 ７６０~７９０ ℃ , 其 经淬火 为 ２．８％ , １．５％ , ０．８％ .试样在 ８８０ ℃ 淬火后, 亚稳 β
水冷处理后的显微组织形貌如图 ５ 所示. ７８５ ℃ 淬 晶界还存 在 细 小 的 短 棒 状 初 生 α , 其 体 积 分 数 为
火后在亚稳 晶界上存在短棒状的初生 α , 体积分 ０．５％ . ８８５ ℃ 淬火后亚稳 相上短棒状的初生 α 消
β β
数为 ０．７％ . ７９０℃ 淬火后组织为亚稳等轴 晶粒 ＋ 失, 第二相析出物在晶内呈圆圈状, 形态和大小近似
β
晶内黑色点状氧化物, 无初生 α , 黑色点状氧化物高 于时效析出的球状 α .由此可知, TB８ 钛合金的相
倍下为实心圆点, 其形态特征有别于板条 α .由此 变温度区间为 ８８０~８８５ ℃ .

可知, TB３ 钛合金的相变温度区间为 ７８５~７９０ ℃ . ３．６ 综合分析
３．５ TB８ 的相变温度 β 型 钛 合 金 相 变 温 度 的 测 试 方 法 一 般 参 照
TB８的淬火温度选择 ８００~８８５ ℃ , 其 经淬火 GB / T２３６０５－２００９ « 钛合金 β 转变温度测定方法»,
水冷处理后的显微组织形貌如图 ６ 所示. TB８ 试 该标准方法应用于 型钛合金存在以下不足:
β
１ ８
