王曼娟, 等: H 型钢不同位置及不同类型试样对拉伸试验结果的影响

续表 ２

厚度a ０ / mm 宽度b ０ / mm 面积
试样编号 钢牌号 试样类型
平均值 平均值 S ０ / mm ２
a ０１ a ０２ a ０３ b ０１ b ０２ b ０３
２０５Ｇ２ SS４００ １B 翼缘 ７．９５ ７．９２ ７．９３ ７．９３ ２５．１６ ２５．１９ ２５．２２ ２５．１９ １９９．８０
２０５Ｇ３ SS４００ １B 翼缘 ８．００ ７．９９ ７．９８ ７．９９ ２５．０８ ２５．０１ ２５．００ ２５．０３ ２００．００
２０５Ｇ１F SS４００ １A 腹板 ５．２５ ５．２７ ５．２２ ５．２５ ４０．４８ ４０．４７ ４０．４６ ４０．４７ ２１２．３０
２０５Ｇ２F SS４００ １A 腹板 ５．２５ ５．２７ ５．２４ ５．２５ ４０．１３ ４０．０８ ４０．１９ ４０．１３ ２１０．８０
２０５Ｇ３F SS４００ １A 腹板 ５．２６ ５．３１ ５．２８ ５．２８ ４０．２２ ４０．２８ ４０．３１ ４０．２７ ２１２．８０
２０５Ｇ４F SS４００ １B 腹板 ５．２８ ５．２６ ５．２５ ５．２６ ２５．１９ ２５．２２ ２５．２２ ２５．２１ １３２．７０
２０５Ｇ５F SS４００ １B 腹板 ５．２６ ５．２９ ５．２７ ５．２７ ２５．２２ ２５．１８ ２５．２３ ２５．２１ １３２．９０
２０５Ｇ６F SS４００ １B 腹板 ５．２７ ５．２８ ５．２６ ５．２７ ２５．０１ ２５．１０ ２５．０６ ２５．０６ １３２．００
２４１Ｇ１ SM４９０B １B 翼缘 ７．６２ ７．６６ ７．６７ ７．６５ ２５．０８ ２５．０６ ２５．１１ ２５．０８ １９１．９０
２４１Ｇ２ SM４９０B １B 翼缘 ７．６７ ７．６９ ７．７０ ７．６９ ２５．０９ ２５．１１ ２５．１２ ２５．１１ １９３．００
２４１Ｇ３ SM４９０B １B 翼缘 ７．７０ ７．６８ ７．６４ ７．６７ ２５．１２ ２５．０７ ２５．１３ ２５．１１ １９２．７０
２４１Ｇ１F SM４９０B １A 腹板 ５．４５ ５．４２ ５．４４ ５．４４ ４０．２０ ４０．２７ ４０．２３ ４０．２３ ２１８．７０
２４１Ｇ２F SM４９０B １A 腹板 ５．４６ ５．４４ ５．３９ ５．４３ ４０．３０ ４０．２３ ４０．２２ ４０．２５ ２１８．６０
２４１Ｇ３F SM４９０B １A 腹板 ５．４６ ５．４１ ５．４８ ５．４５ ４０．２５ ４０．１４ ４０．１６ ４０．１８ ２１９．００
２４１Ｇ４F SM４９０B １B 腹板 ５．４２ ５．４０ ５．３７ ５．４０ ２５．１６ ２５．１１ ２５．１７ ２５．１５ １３５．７０
２４１Ｇ５F SM４９０B １B 腹板 ５．５８ ５．５１ ５．４７ ５．５２ ２５．２４ ２５．２７ ２５．２１ ２５．２４ １３９．３０
２４１Ｇ６F SM４９０B １B 腹板 ５．３７ ５．３８ ５．４０ ５．３８ ２５．１３ ２５．１４ ２５．２２ ２５．１６ １３５．５０
注: a ０１ , a ０２ , a ０３ 为厚度实测值; b ０１ , b ０２ , b ０３ 为宽度实测值.

位、 同一类 型 试 样 的 上 屈 服 强 度、 抗 拉 强 度、 断 后
３ 试验结果与讨论
伸长率基 本 相 同.对 于 取 自 翼 缘 的 试 样, 其 断 后
拉伸断 裂 后 试 样 的 宏 观 形 貌 如 图 ２ 所 示, 各 伸长 率 由 于 横 截 面 积 不 同 会 有 所 差 别. 根 据
试样测试结果如表 ３ 所示.可以看出同一取样部 Oliver公式, 即

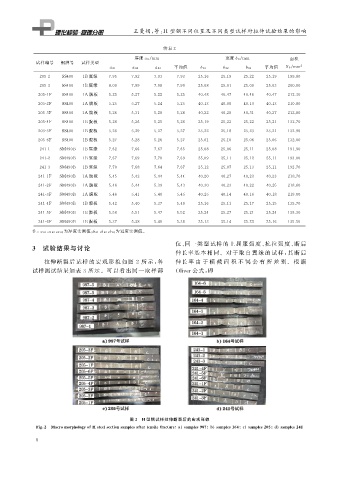

图 ２ H 型钢试样拉伸断裂后的宏观形貌
Fi g 敭２ Macromor p holo gy ofHsteelsectionsam p lesaftertensilefracture a sam p les９８７ b sam p les１６４ c sam p les２０５ d sam p les２４１

８
