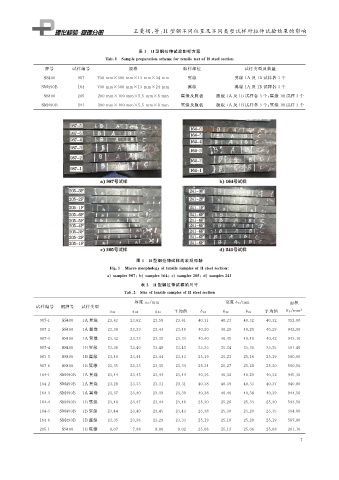

王曼娟, 等: H 型钢不同位置及不同类型试样对拉伸试验结果的影响

表 １ H 型钢拉伸试验制样方案
Tab敭１ Sam p le p re p arationschemefortensiletestofHsteelsection
牌号 试样编号 规格 取样部位 试样类型及数量
翼缘 翼缘 １A 及 １B 试样各 ３ 个
SS４００ ９８７ ７００mm×３００mm×１３mm×２４mm
翼缘 翼缘 １A 及 １B 试样各 ３ 个
SM４９０B １６４ ７００mm×３００mm×１３mm×２４mm
翼缘及腹板 腹板 １A 及 １B 试样各 ３ 个; 翼缘 １B 试样 ３ 个
SS４００ ２０５ ２００mm×１００mm×５．５mm×８mm
SM４９０B ２４１ ２００mm×１００mm×５．５mm×８mm 翼缘及腹板 腹板 １A 及 １B 试样各 ３ 个; 翼缘 １B 试样 ３ 个

图 １ H 型钢拉伸试样的宏观形貌
Fi g 敭１ Macromor p holo gy oftensilesam p lesofHsteelsection
a sam p les９８７ b sam p les１６４ c sam p les２０５ d sam p les２４１
表 ２ H 型钢拉伸试样的尺寸
Tab敭２ Sizeoftensilesam p lesofHsteelsection
厚度a ０ / mm 宽度b ０ / mm 面积
试样编号 钢牌号 试样类型
平均值 平均值 S ０ / mm ２
a ０１ a ０２ a ０３ b ０１ b ０２ b ０３
９８７Ｇ１ SS４００ １A 翼缘 ２３．６３ ２３．６２ ２３．５８ ２３．６１ ４０．３１ ４０．３３ ４０．３２ ４０．３２ ９５２．００
９８７Ｇ２ SS４００ １A 翼缘 ２３．３８ ２３．３９ ２３．４４ ２３．４０ ４０．３０ ４０．２８ ４０．２９ ４０．２９ ９４２．９０
９８７Ｇ３ SS４００ １A 翼缘 ２３．３２ ２３．３３ ２３．３５ ２３．３３ ４０．４０ ４０．４５ ４０．４０ ４０．４２ ９４３．１０
９８７Ｇ４ SS４００ １B 翼缘 ２３．３８ ２３．４０ ２３．４８ ２３．４２ ２５．２５ ２５．２４ ２５．２６ ２５．２５ ５９１．４０
９８７Ｇ５ SS４００ １B 翼缘 ２３．４０ ２３．４４ ２３．４４ ２３．４３ ２５．１９ ２５．２１ ２５．１６ ２５．１９ ５９０．００
９８７Ｇ６ SS４００ １B 翼缘 ２３．３５ ２３．３３ ２３．３５ ２３．３４ ２５．３４ ２５．２７ ２５．２８ ２５．３０ ５９０．５０
１６４Ｇ１ SM４９０B １A 翼缘 ２３．４４ ２３．４５ ２３．４４ ２３．４４ ４０．３６ ４０．３２ ４０．２９ ４０．３２ ９４５．３０
１６４Ｇ２ SM４９０B １A 翼缘 ２３．２８ ２３．３３ ２３．３１ ２３．３１ ４０．３８ ４０．３９ ４０．３３ ４０．３７ ９４０．８０
１６４Ｇ３ SM４９０B １A 翼缘 ２３．３７ ２３．４０ ２３．３９ ２３．３９ ４０．３８ ４０．４０ ４０．３８ ４０．３９ ９４４．５０
１６４Ｇ４ SM４９０B １B 翼缘 ２３．４８ ２３．４７ ２３．４４ ２３．４６ ２５．３０ ２５．２６ ２５．３３ ２５．３０ ５９３．５０
１６４Ｇ５ SM４９０B １B 翼缘 ２３．４４ ２３．４０ ２３．４５ ２３．４３ ２５．３８ ２５．３９ ２５．２９ ２５．３５ ５９４．００
１６４Ｇ６ SM４９０B １B 翼缘 ２３．３５ ２３．３６ ２３．２９ ２３．３３ ２５．１９ ２５．１８ ２５．２０ ２５．１９ ５８７．８０
２０５Ｇ１ SS４００ １B 翼缘 ８．０７ ７．９８ ８．００ ８．０２ ２５．０６ ２５．１３ ２５．０６ ２５．０８ ２０１．１０
