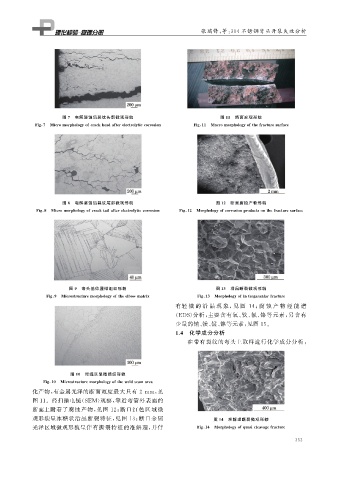

张瑞锋, 等: ３０４ 不锈钢弯头开裂失效分析
图 ７ 电解浸蚀后裂纹头部微观形貌 图 １１ 断面宏观形貌
Fi g 敭７ Micromor p holo gy ofcrackheadafterelectrol y ticcorrosion Fi g 敭１１ Macromor p holo gy ofthefracturesurface
图 ８ 电解腐蚀后裂纹尾部微观形貌 图 １２ 断面腐蚀产物形貌
Fi g 敭８ Micromor p holo gy ofcracktailafterelectrol y ticcorrosion Fi g 敭１２ Mor p holo gy ofcorrosionp roductsonthefracturesurface
图 ９ 弯头基体显微组织形貌 图 １３ 沿晶断裂微观形貌
Fi g 敭９ Microstructuremor p holo gy oftheelbowmatrix Fi g 敭１３ Mor p holo gy ofinter g aranlarfracture
有轻 微 的 沿 晶 现 象, 见 图 １４ ; 腐 蚀 产 物 经 能 谱
( EDS ) 分析, 主要含有氧、 铁、 氯、 铬等元素, 另含有
少量的钠、 镁、 锰、 镍等元素, 见图 １５ .
１．４ 化学成分分析
在带有裂纹的弯头上取样进行化学成分分析,
图 １０ 焊缝区显微组织形貌
Fi g 敭１０ Microstructuremor p holo gy oftheweldseamarea
化产物, 有金属光泽的断面宽度最大只有 ２mm , 见
图 １１ .经扫描电镜( SEM ) 观察, 靠近弯管外表面的
断面上附着了腐蚀产物, 见图 １２ ; 断口红色区域微
观形貌呈冰糖状沿晶断裂特征, 见图 １３ ; 断口金属 图 １４ 准解理断裂微观形貌
光泽区域微观形貌呈伴有撕裂特征的准解理, 并伴 Fi g 敭１４ Mor p holo gy of q uasicleava g efracture
