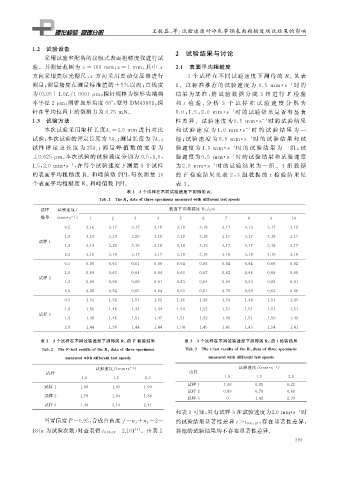

Page 26 - 理化检验-物理分册2019年第五期

王毅磊, 等: 试验速度对冷轧带钢表面粗糙度测试结果的影响

１．２ 试验设备
采用试验室配备的接触式表面粗糙度仪进行试 ２ 试验结果与讨论
验.其测量范围为 x＝１００ mm , z＝１ mm , 其中 x ２．１ 表面平均粗糙度
方向采用莫尔光栅尺, z 方向采用差动变压器进行 ３ 个 试 样 在 不 同 试 验 速 度 下 测 得 的 R a 见 表
测量; 测量精度在测量标准值的 ±５％ 以内; 直线度 １ . 以 标 准 推 荐 的 试 验 速 度 为 ０．５ mm s 时 的
－１
为( ０．０５＋１．０ L / １０００ ) m ; 探针规格为锥形尖端曲 结 果 为 基 准 , 将 试 验 数 据 分 成 ３ 组 进 行 F 检 验
μ
率半径 ２ μ m , 圆锥坡形角度 ６０° , 型号 DM４３８０１ ; 探 和t 检 验 , 分 析 ３ 个 试 样 在 试 验 速 度 分 别 为
－１
针在平均位置上的微测力为 ０．７５mN . １．０ , １．５ , ２．０ mm s 时 的 试 验 结 果 是 否 有 显 著
１．３ 试验方法 性 差 异 . 试 验 速 度 为 ０．５ mm s 时 的 试 验 结 果
－１
本次试验采用取样长度 λ c＝２．５mm 进行对比 和 试 验 速 度 为１．０ mm s 时 的 试 验 结 果 为 一
－１
－１
; ; 组 ; 试 验 速 度 为０．５ mm s 时 的 试 验 结 果 和 试
试验; 本次试验的评定长度为 ５λ c 测量长度为 ７λ c
试样 评 定 总 长 度 为２５ λ c 测 量 峰 值 数 的 宽 带 为 验 速 度 为１．５ mm s 时 的 试 验 结 果 为 一 组 ; 试
－１
;
±０．６２５ μ m . 本次试验的试验速度分别为 ０．５ , １．０ , 验 速 度 为 ０．５ mm s 时 的 试 验 结 果 和 试 验 速 度
－１
１．５ , ２．０mm s , 在每个试验速度下测量 ３ 个试样 为 ２．０ mm s 时 的 试 验 结 果 为 一 组 . ３ 组 数 据
－１
－１
的 F 检 验 结 果 见 表 ２ , ３ 组 数 据 的t 检 验 结 果 见
的表面平均粗糙度 R a 和峰值数 PPI , 每次测量 １０
个表面平均粗糙度 R a 和峰值数 PPI . 表 ３ .
表 １ ３ 个试样在不同试验速度下测得的 R a
Tab敭１ TheR adataofthrees p ecimensmeasuredwithdifferenttests p eeds
试样 试验速度 / 表面平均粗糙度 R a / m
μ
编号 ( mm s ) １ ２ ３ ４ ５ ６ ７ ８ ９ １０
－１
０．５ ３．１６ ３．１７ ３．１７ ３．１８ ３．１８ ３．１８ ３．１７ ３．１９ ３．１７ ３．１９
１．０ ３．１９ ３．１９ ３．２０ ３．１８ ３．１８ ３．１８ ３．１７ ３．１７ ３．１８ ３．１７
试样 １
１．５ ３．１９ ３．２０ ３．１８ ３．１８ ３．１８ ３．１８ ３．１７ ３．１７ ３．１８ ３．１７
２．０ ３．１６ ３．１８ ３．１７ ３．１７ ３．１８ ３．１８ ３．１８ ３．１８ ３．１８ ３．１８
０．５ ０．６０ ０．６３ ０．６１ ０．６６ ０．６４ ０．６６ ０．６４ ０．６４ ０．６６ ０．６２
１．０ ０．６９ ０．６３ ０．６４ ０．６４ ０．６３ ０．６７ ０．６２ ０．６６ ０．６８ ０．６０
试样 ２
１．５ ０．６６ ０．６８ ０．６９ ０．６１ ０．６３ ０．６４ ０．６４ ０．６３ ０．６６ ０．６１
２．０ ０．６８ ０．６４ ０．６５ ０．６４ ０．６３ ０．６１ ０．７０ ０．６９ ０．６３ ０．６６
０．５ １．５３ １．５２ １．５３ １．５２ １．４６ １．４９ １．５４ １．４６ １．５３ １．４５
１．０ １．５６ １．４６ １．４３ １．４４ １．５４ １．５２ １．５１ １．５１ １．５１ １．５１
试样 ３
１．５ １．４８ １．４６ １．５１ １．４７ １．５１ １．５２ １．４９ １．５１ １．５０ １．４９
２．０ １．４４ １．３６ １．４４ １．４４ １．５４ １．４５ １．４５ １．４５ １．５４ １．４１
表 ２ ３ 个试样在不同试验速度下测得的 R a 的 F 检验结果 表 ３ ３ 个试样在不同试验速度下测得的 R a 的t 检验结果
Tab敭２ TheFＧtestresultsoftheR adataofthrees p ecimens Tab敭３ ThetＧtestresultsoftheR adataofthrees p ecimens
measuredwithdifferenttests p eeds measuredwithdifferenttests p eeds
－１
试验速度 /( mm s ) 试验速度 /( mm s )
－１
试样 试样
１．０ １．５ ２．０ １．０ １．５ ２．０
试样 １ １．０８ ０．８５ ０．２２
试样 １ １．０６ １．０５ １．９０
试样 ２ ０．８９ ０．７８ ０．６８
试样 ２ １．７９ １．６４ １．８８
试样 ３ ０ １．４２ ２．３９
试样 ３ １．４９ ３．１４ ２．４１
和表３可知, 只有试样３在试验速度为 ２．０mm s 时
－１
当置信度 P＝０．９５ , 合成自由度 f＝n １＋n ２－２＝ 的试验结果显著性差异t＞t ０．０５ , １８ 存在显著性差异,
,
[ ４ ]
１８ ( n 为试验次数) 时查表得 t ０．０５ , １８＝２．１０１ .由表２ 其他的试验结果均不存在显著性差异.
２ ９ ９
