Page 43 - 理化检验-物理分册2025年第五期

雷 娜，等：SC700D钢的静态和动态CCT曲线

图 9 SC700D 高强钢压缩变形后硬度与冷却速率关系曲线
时，SC700D钢冷却后的显微组织为铁素体和贝氏
体，对应的维氏硬度为222~225 HV5；当冷却速率
大于7.5 ℃/s时，SC700D钢冷却后的组织全部为贝
氏体，对应的维氏硬度为223~242 HV5。
2.3 讨论
由图 4 和图 8 可知：在同一冷却速率下，动态
CCT试验试样的晶粒尺寸比静态CCT试验试样较
小，说明塑性变形可明显减小试样的晶粒尺寸，这是
因为动态CCT试验试样在高温下发生了奥氏体动
态再结晶，细化了原始奥氏体晶粒。在冷却速率为
1 ℃/s时，动态CCT试验试样中出现了贝氏体，而静
态CCT试验试样中没有出现贝氏体，表明动态相变
诱发了贝氏体相变，促进了高温下的贝氏体转变。
对照图5和图9，可以看出动态CCT试验试样在
相同冷却速率下的显微硬度高于静态CCT试验试
样，这是因为塑性变形诱发了大量位错，试样中的内
应力增大，导致相同冷却速率下不同显微组织的硬

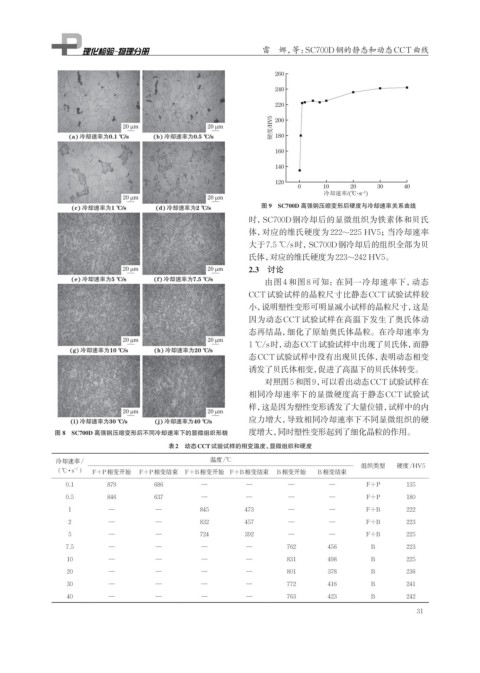

图 8 SC700D 高强钢压缩变形后不同冷却速率下的显微组织形貌 度增大，同时塑性变形起到了细化晶粒的作用。
表2 动态CCT试验试样的相变温度、显微组织和硬度

冷却速率/ 温度/℃
组织类型 硬度/HV5
（℃ ·s ） F+P相变开始 F+P相变结束 F+B相变开始 F+B相变结束 B相变开始 B相变结束
-1
0.1 879 686 — — — — F+P 135
0.5 846 637 — — — — F+P 180
1 — — 845 473 — — F+B 222
2 — — 832 457 — — F+B 223
5 — — 724 392 — — F+B 225
7.5 — — — — 762 456 B 223
10 — — — — 831 498 B 225
20 — — — — 801 378 B 236
30 — — — — 772 416 B 241
40 — — — — 763 423 B 242
31
