Page 19 - 理化检验-物理分册2025年第五期

徐尚呈，等：GCr15轴承钢氧化物圆点形成条件模拟试验

球化退火→车削，成材直径为35 mm。该钢中C元 后，对试样进行空冷。
素质量分数为 0.99%、Si元素质量分数为 0.29%、 试验结束后，将热处理试样制成金相试样，采用
Cr元素质量分数为 1.48%、Mn元素质量分数为 光学显微镜、场发射扫描电镜（SEM）观察试样的脱
0.40%、P元素质量分数为0.006%、S元素质量分数 碳及氧化形貌。
为0.002%。GCr15轴承钢的原始组织为球化珠光体，
2 试验结果与讨论
表面脱碳层厚度为0 mm。
采用精密切割机将试验用 GCr15 钢切割成高 2.1 不同保温温度下的脱碳变化

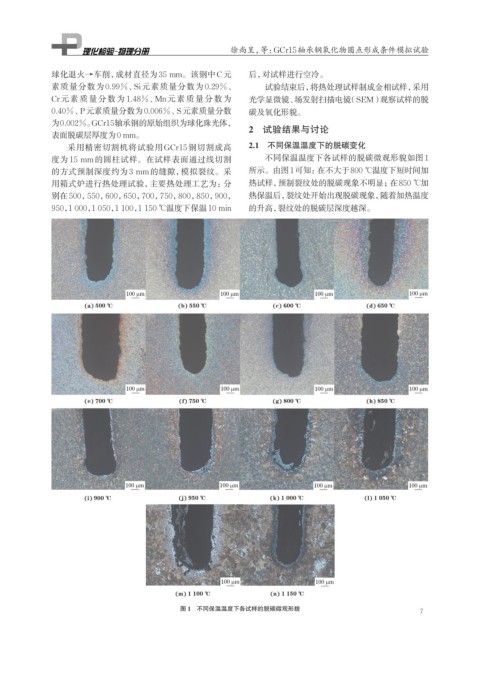

度为 15 mm 的圆柱试样。在试样表面通过线切割 不同保温温度下各试样的脱碳微观形貌如图1
的方式预制深度约为 3 mm 的缝隙，模拟裂纹。采 所示。由图1可知：在不大于800 ℃温度下短时间加
用箱式炉进行热处理试验，主要热处理工艺为：分 热试样，预制裂纹处的脱碳现象不明显；在850 ℃加
别在500，550，600，650，700，750，800，850，900， 热保温后，裂纹处开始出现脱碳现象，随着加热温度

950，1 000，1 050，1 100，1 150 ℃温度下保温10 min 的升高，裂纹处的脱碳层深度越深。

图 1 不同保温温度下各试样的脱碳微观形貌 7
