Page 15 - 理化检验-物理分册2025年第五期
P. 15
卢亚东，等：不同焊接位置对9Ni钢焊缝组织和低温冲击韧性的影响

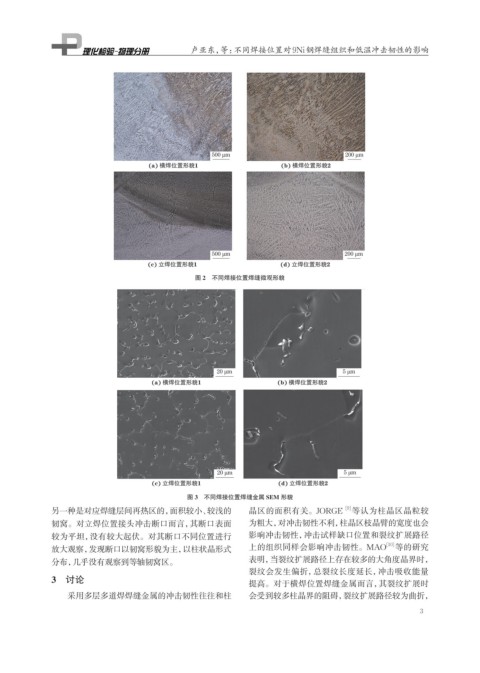

图 2 不同焊接位置焊缝微观形貌
图 3 不同焊接位置焊缝金属 SEM 形貌
另一种是对应焊缝层间再热区的，面积较小、较浅的 晶区的面积有关。JORGE 等认为柱晶区晶粒较
[9]
韧窝。对立焊位置接头冲击断口而言，其断口表面 为粗大，对冲击韧性不利，柱晶区枝晶臂的宽度也会
较为平坦，没有较大起伏。对其断口不同位置进行 影响冲击韧性，冲击试样缺口位置和裂纹扩展路径
放大观察，发现断口以韧窝形貌为主，以柱状晶形式 上的组织同样会影响冲击韧性。MAO [10] 等的研究
分布，几乎没有观察到等轴韧窝区。 表明，当裂纹扩展路径上存在较多的大角度晶界时，
裂纹会发生偏折，总裂纹长度延长，冲击吸收能量
3 讨论
提高。对于横焊位置焊缝金属而言，其裂纹扩展时
采用多层多道焊焊缝金属的冲击韧性往往和柱 会受到较多柱晶界的阻碍，裂纹扩展路径较为曲折，
3
