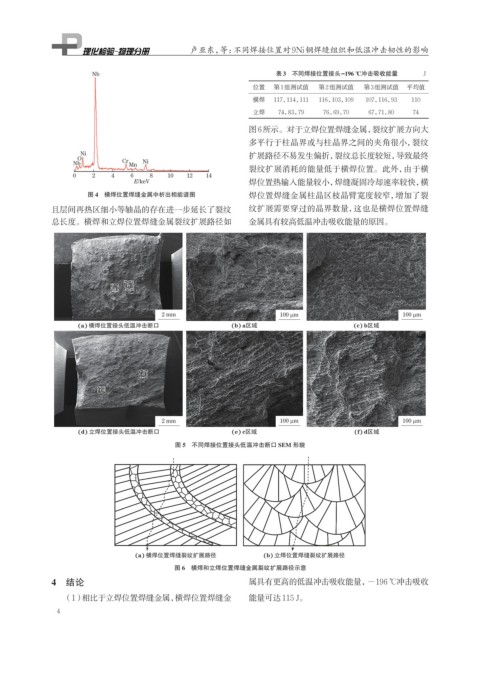

Page 16 - 理化检验-物理分册2025年第五期
P. 16
卢亚东，等：不同焊接位置对9Ni钢焊缝组织和低温冲击韧性的影响
-
表3 不同焊接位置接头-196 ℃冲击吸收能量 J
位置 第1组测试值 第2组测试值 第3组测试值 平均值
横焊 117，114，111 116，103，109 107，116，93 110
立焊 74，83，79 76，69，70 67，71，80 74
图6所示。对于立焊位置焊缝金属，裂纹扩展方向大
多平行于柱晶界或与柱晶界之间的夹角很小，裂纹
扩展路径不易发生偏折，裂纹总长度较短，导致最终
裂纹扩展消耗的能量低于横焊位置。此外，由于横
焊位置热输入能量较小，焊缝凝固冷却速率较快，横
图 4 横焊位置焊缝金属中析出相能谱图 焊位置焊缝金属柱晶区枝晶臂宽度较窄，增加了裂
且层间再热区细小等轴晶的存在进一步延长了裂纹 纹扩展需要穿过的晶界数量，这也是横焊位置焊缝
总长度。横焊和立焊位置焊缝金属裂纹扩展路径如 金属具有较高低温冲击吸收能量的原因。
图 5 不同焊接位置接头低温冲击断口 SEM 形貌
图 6 横焊和立焊位置焊缝金属裂纹扩展路径示意
4 结论 属具有更高的低温冲击吸收能量， -196 ℃冲击吸收
（1）相比于立焊位置焊缝金属，横焊位置焊缝金 能量可达115 J。
4
