刘连花，等：锅炉过热器无缝钢管渗漏原因

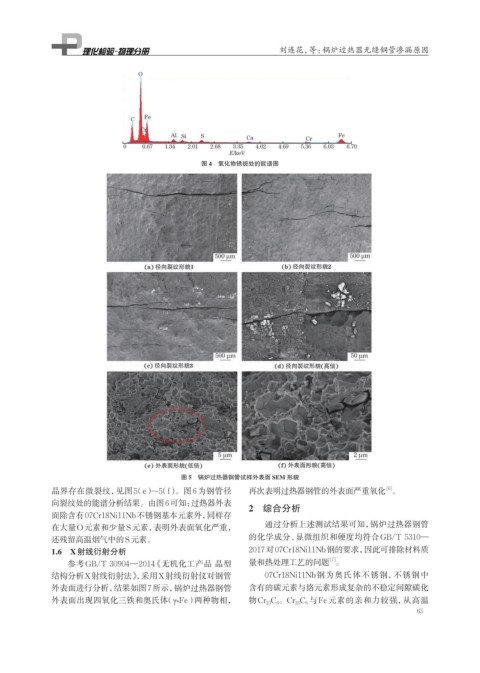

图 4 氧化物锈斑处的能谱图
图 5 锅炉过热器钢管试样外表面 SEM 形貌
晶界存在微裂纹，见图5（e）~5（f）。图6为钢管径 再次表明过热器钢管的外表面严重氧化 。
[6]
向裂纹处的能谱分析结果。由图6可知： 过热器外表 2 综合分析
面除含有07Cr18Ni11Nb不锈钢基本元素外，同样存
在大量O元素和少量S元素，表明外表面氧化严重， 通过分析上述测试结果可知，锅炉过热器钢管
还残留高温烟气中的S元素。 的化学成分、显微组织和硬度均符合GB/T 5310—
1.6 X射线衍射分析 2017对07Cr18Ni11Nb钢的要求，因此可排除材料质
[7]
参考GB/T 30904—2014 《无机化工产品 晶型 量和热处理工艺的问题 。
结构分析X射线衍射法》，采用X射线衍射仪对钢管 07Cr18Ni11Nb钢为奥氏体不锈钢，不锈钢中
外表面进行分析，结果如图7所示，锅炉过热器钢管 含有的碳元素与铬元素形成复杂的不稳定间隙碳化
外表面出现四氧化三铁和奥氏体（γ-Fe）两种物相， 物Cr 23 C 6 。Cr 23 C 6 与Fe元素的亲和力较强，从高温
65
