Page 75 - 理化检验-物理分册2025年第三期
P. 75

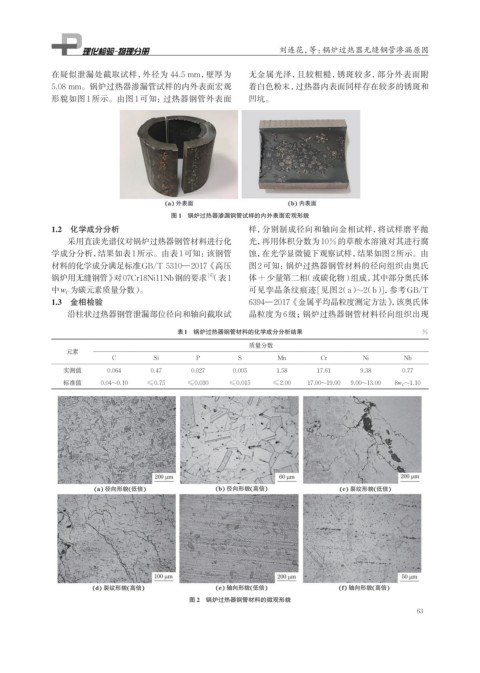

刘连花，等：锅炉过热器无缝钢管渗漏原因
在疑似泄漏处截取试样，外径为 44.5 mm，壁厚为 无金属光泽，且较粗糙，锈斑较多，部分外表面附
5.08 mm。锅炉过热器渗漏管试样的内外表面宏观 着白色粉末，过热器内表面同样存在较多的锈斑和
形貌如图 1 所示。由图 1 可知：过热器钢管外表面 凹坑。
图 1 锅炉过热器渗漏钢管试样的内外表面宏观形貌
1.2 化学成分分析 样，分别制成径向和轴向金相试样，将试样磨平抛
采用直读光谱仪对锅炉过热器钢管材料进行化 光，再用体积分数为10%的草酸水溶液对其进行腐
学成分分析，结果如表1所示。由表1可知：该钢管 蚀，在光学显微镜下观察试样，结果如图2所示。由
材料的化学成分满足标准GB/T 5310—2017《高压 图2可知：锅炉过热器钢管材料的径向组织由奥氏
[4]
锅炉用无缝钢管》对07Cr18Ni11Nb钢的要求 （表1 体+少量第二相 （或碳化物）组成，其中部分奥氏体
中w 为碳元素质量分数）。 可见孪晶条纹痕迹[见图2（a）~2（b）]，参考GB/T
C
1.3 金相检验 6394—2017《金属平均晶粒度测定方法》，该奥氏体
沿柱状过热器钢管泄漏部位径向和轴向截取试 晶粒度为6级；锅炉过热器钢管材料径向组织出现
表1 锅炉过热器钢管材料的化学成分分析结果 %
质量分数
元素
C Si P S Mn Cr Ni Nb
实测值 0.064 0.47 0.027 0.005 1.58 17.61 9.38 0.77
标准值 0.04~0.10 ≤0.75 ≤0.030 ≤0.015 ≤2.00 17.00~19.00 9.00~13.00 8w C ~1.10
图 2 锅炉过热器钢管材料的微观形貌
63
