Page 33 - 理化检验-物理分册2025年第二期
P. 33

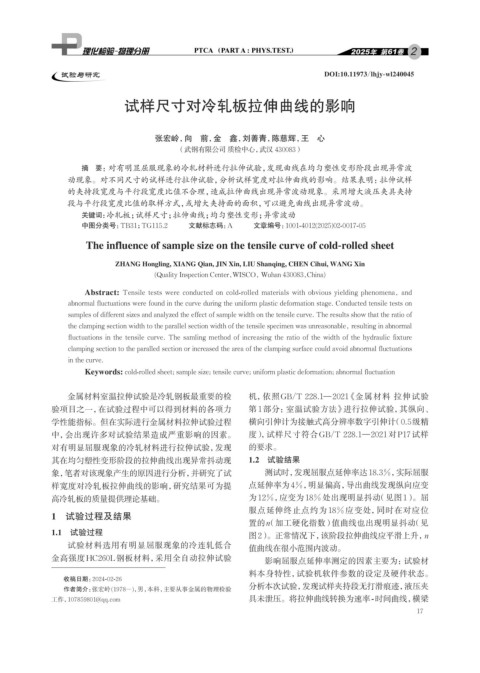

2


                 试验与研究                                                              DOI:10.11973/lhjy-wl240045



                                 试样尺寸对冷轧板拉伸曲线的影响



                                        张宏岭，向 前，金 鑫，刘善青，陈慈辉，王 心
                                              （武钢有限公司 质检中心，武汉 430083）

                      摘  要：对有明显屈服现象的冷轧材料进行拉伸试验，发现曲线在均匀塑性变形阶段出现异常波
                  动现象。对不同尺寸的试样进行拉伸试验，分析试样宽度对拉伸曲线的影响。结果表明：拉伸试样
                  的夹持段宽度与平行段宽度比值不合理，造成拉伸曲线出现异常波动现象。采用增大液压夹具夹持
                  段与平行段宽度比值的取样方式，或增大夹持面的面积，可以避免曲线出现异常波动。
                      关键词： 冷轧板；试样尺寸；拉伸曲线；均匀塑性变形；异常波动
                      中图分类号：TB31；TG115.2      文献标志码：A    文章编号：1001-4012(2025)02-0017-05
                       The influence of sample size on the tensile curve of cold-rolled sheet

                              ZHANG Hongling, XIANG Qian, JIN Xin, LIU Shanqing, CHEN Cihui, WANG Xin

                                        (Quality Inspection Center,WISCO, Wuhan 430083,China)
                       Abstract:  Tensile  tests  were  conducted  on  cold-rolled  materials  with  obvious  yielding  phenomena,  and
                  abnormal fluctuations were found in the curve during the uniform plastic deformation stage. Conducted tensile tests on
                  samples of different sizes and analyzed the effect of sample width on the tensile curve. The results show that the ratio of
                  the clamping section width to the parallel section width of the tensile specimen was unreasonable, resulting in abnormal
                  fluctuations in the tensile curve. The samling method of increasing the ratio of the width of the hydraulic fixture
                  clamping section to the paralled section or increased the area of the clamping surface could avoid abnormal fluctuations
                  in the curve.
                       Keywords: cold-rolled sheet; sample size; tensile curve; uniform plastic deformation; abnormal fluctuation

                  金属材料室温拉伸试验是冷轧钢板最重要的检                          机，依照GB/T 228.1—2021  《金属材料  拉伸试验

              验项目之一，在试验过程中可以得到材料的各项力                            第1部分：室温试验方法》进行拉伸试验，其纵向、
              学性能指标。但在实际进行金属材料拉伸试验过程                            横向引伸计为接触式高分辨率数字引伸计（0.5级精
              中，会出现许多对试验结果造成严重影响的因素。                            度），试样尺寸符合GB/T 228.1—2021 对P17 试样
              对有明显屈服现象的冷轧材料进行拉伸试验，发现                            的要求。
              其在均匀塑性变形阶段的拉伸曲线出现异常抖动现                            1.2  试验结果
              象，笔者对该现象产生的原因进行分析，并研究了试                                测试时，发现屈服点延伸率达18.3%，实际屈服
              样宽度对冷轧板拉伸曲线的影响，研究结果可为提                            点延伸率为4%，明显偏高，导出曲线发现纵向应变
              高冷轧板的质量提供理论基础。                                    为12%，应变为18%处出现明显抖动（见图1）。屈
                                                                服点延伸终止点约为 18%应变处，同时在对应位
              1  试验过程及结果
                                                                置的n （加工硬化指数）值曲线也出现明显抖动（见
              1.1  试验过程                                         图2）。正常情况下，该阶段拉伸曲线应平滑上升， n

                  试验材料选用有明显屈服现象的冷连轧低合                           值曲线在很小范围内波动。
              金高强度HC260L钢板材料，采用全自动拉伸试验                               影响屈服点延伸率测定的因素主要为：试验材

                                                                料本身特性，试验机软件参数的设定及硬件状态。
                 收稿日期：2024-02-26
                                                                分析本次试验，发现试样夹持段无打滑痕迹，液压夹
                 作者简介：张宏岭(1978-)，男，本科，主要从事金属的物理检验
              工作，107859801@qq.com                               具未泄压。将拉伸曲线转换为速率-时间曲线，横梁
                                                                                                           17
   28   29   30   31   32   33   34   35   36   37   38
