Page 25 - 理化检验-物理分册2025年第二期

邓素怀，等：两种坯型生产的高铁弹条用60Si2Mn钢盘条显微组织和性能

2

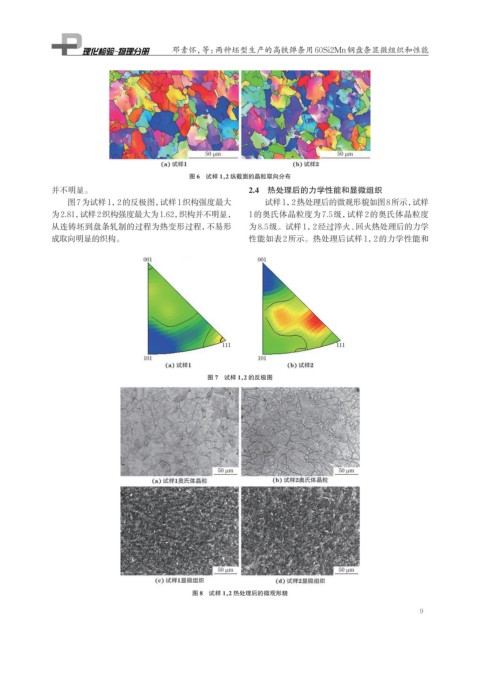

图 6 试样 1， 纵截面的晶粒取向分布
并不明显。 2.4 热处理后的力学性能和显微组织
图7为试样1，2的反极图，试样1织构强度最大 试样1，2热处理后的微观形貌如图8所示，试样
为2.81，试样2织构强度最大为1.62，织构并不明显， 1的奥氏体晶粒度为7.5级，试样2的奥氏体晶粒度
从连铸坯到盘条轧制的过程为热变形过程，不易形 为8.5级。试样1，2经过淬火、回火热处理后的力学
成取向明显的织构。 性能如表2所示。热处理后试样1，2的力学性能和

2
图 7 试样 1， 的反极图

2
图 8 试样 1， 热处理后的微观形貌
9
