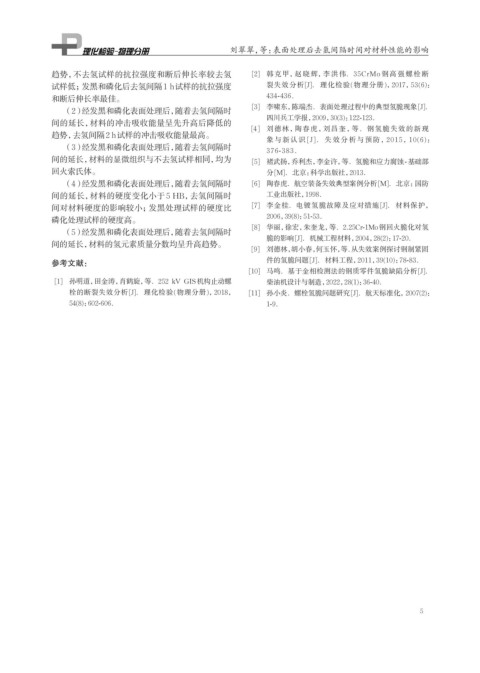

Page 21 - 理化检验-物理分册2025年第二期

刘翠翠，等：表面处理后去氢间隔时间对材料性能的影响

趋势，不去氢试样的抗拉强度和断后伸长率较去氢 [2] 韩克甲，赵晓辉，李洪伟．35CrMo 钢高强螺栓断
试样低；发黑和磷化后去氢间隔1 h试样的抗拉强度 裂失效分析[J]． 理化检验(物理分册)，2017，53(6)：
和断后伸长率最佳。 434-436．
（2）经发黑和磷化表面处理后，随着去氢间隔时 [3] 李啸东，陈端杰．表面处理过程中的典型氢脆现象[J]．
四川兵工学报，2009，30(3)：122-123．
间的延长，材料的冲击吸收能量呈先升高后降低的
[4] 刘德林，陶春虎，刘昌奎，等．钢氢脆失效的新现
趋势，去氢间隔2 h试样的冲击吸收能量最高。
象与新认识 [J]． 失效分析与预防，2015，10(6)：
（3）经发黑和磷化表面处理后，随着去氢间隔时 376-383．
间的延长，材料的显微组织与不去氢试样相同，均为 [5] 褚武扬，乔利杰，李金许，等．氢脆和应力腐蚀-基础部
回火索氏体。 分[M]．北京：科学出版社，2013．
（4）经发黑和磷化表面处理后，随着去氢间隔时 [6] 陶春虎．航空装备失效典型案例分析[M]．北京：国防
间的延长，材料的硬度变化小于5 HB，去氢间隔时 工业出版社，1998．
间对材料硬度的影响较小；发黑处理试样的硬度比 [7] 李金桂．电镀氢脆故障及应对措施[J]． 材料保护，
磷化处理试样的硬度高。 2006，39(8)：51-53．
[8] 华丽，徐宏，朱奎龙，等．2.25Cr-1Mo钢回火脆化对氢
（5）经发黑和磷化表面处理后，随着去氢间隔时
脆的影响[J]．机械工程材料，2004，28(2)：17-20．
间的延长，材料的氢元素质量分数均呈升高趋势。
[9] 刘德林， 胡小春，何玉怀，等．从失效案例探讨钢制紧固
参考文献： 件的氢脆问题[J]．材料工程，2011，39(10)：78-83．
[10] 马鸣．基于金相检测法的钢质零件氢脆缺陷分析[J]．
[1] 孙明道，田金涛，肖鹤旋，等．252 kV GIS机构止动螺 柴油机设计与制造，2022，28(1)：36-40．
栓的断裂失效分析[J]．理化检验(物理分册)，2018， [11] 孙小炎．螺栓氢脆问题研究[J]．航天标准化，2007(2)：
54(8)：602-606． 1-9．

5
