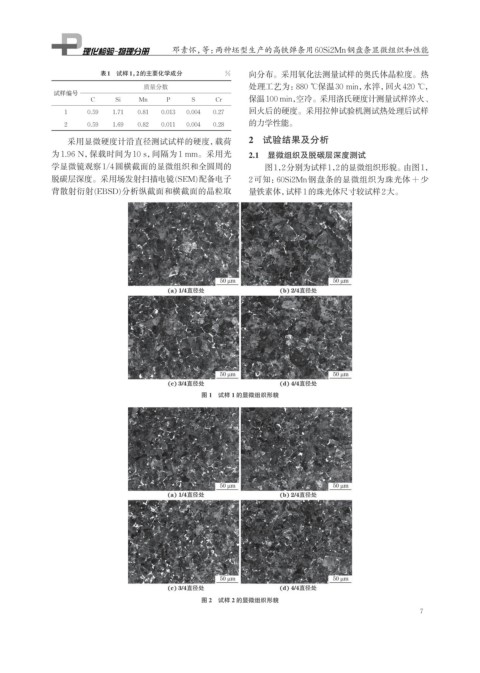

Page 23 - 理化检验-物理分册2025年第二期
P. 23
邓素怀，等：两种坯型生产的高铁弹条用60Si2Mn钢盘条显微组织和性能
表1 试样1，2的主要化学成分 % 向分布。采用氧化法测量试样的奥氏体晶粒度。热
质量分数 处理工艺为：880 ℃保温30 min，水淬，回火420 ℃，
试样编号
C Si Mn P S Cr 保温100 min，空冷。采用洛氏硬度计测量试样淬火、
1 0.59 1.71 0.81 0.013 0.004 0.27 回火后的硬度。采用拉伸试验机测试热处理后试样
的力学性能。
2 0.59 1.69 0.82 0.011 0.004 0.28
采用显微硬度计沿直径测试试样的硬度，载荷 2 试验结果及分析
为1.96 N，保载时间为10 s，间隔为1 mm。采用光 2.1 显微组织及脱碳层深度测试
学显微镜观察1/4圆横截面的显微组织和全圆周的 图1，2分别为试样1，2的显微组织形貌。由图1，
脱碳层深度。采用场发射扫描电镜(SEM)配备电子 2可知：60Si2Mn钢盘条的显微组织为珠光体+少
背散射衍射(EBSD)分析纵截面和横截面的晶粒取 量铁素体，试样1的珠光体尺寸较试样2大。
图 1 试样 1 的显微组织形貌
图 2 试样 2 的显微组织形貌
7
