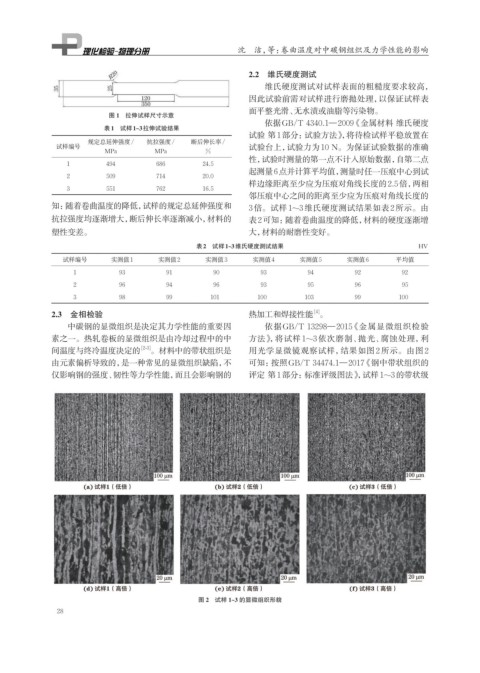

Page 44 - 理化检验-物理分册2024年第十一期

沈 洁，等：卷曲温度对中碳钢组织及力学性能的影响

2.2 维氏硬度测试
维氏硬度测试对试样表面的粗糙度要求较高，
因此试验前需对试样进行磨抛处理，以保证试样表
面平整光滑、无水渍或油脂等污染物。
图 1 拉伸试样尺寸示意
依据GB/T 4340.1—2009 《金属材料 维氏硬度
表1 试样1~3拉伸试验结果
试验 第1部分：试验方法》，将待检试样平稳放置在
规定总延伸强度/ 抗拉强度/ 断后伸长率/
试样编号 试验台上，试验力为10 N。为保证试验数据的准确
MPa MPa %
性，试验时测量的第一点不计入原始数据，自第二点
1 494 686 24.5
起测量6点并计算平均值， 测量时任一压痕中心到试
2 509 714 20.0
样边缘距离至少应为压痕对角线长度的2.5倍，两相
3 551 762 16.5
邻压痕中心之间的距离至少应为压痕对角线长度的
知：随着卷曲温度的降低，试样的规定总延伸强度和 3倍。试样1~3维氏硬度测试结果如表2所示。由
抗拉强度均逐渐增大，断后伸长率逐渐减小，材料的 表2可知：随着卷曲温度的降低，材料的硬度逐渐增
塑性变差。 大，材料的耐磨性变好。
表2 试样1~3维氏硬度测试结果 HV

试样编号 实测值1 实测值2 实测值3 实测值4 实测值5 实测值6 平均值
1 93 91 90 93 94 92 92
2 96 94 96 93 95 96 95
3 98 99 101 100 103 99 100
2.3 金相检验 热加工和焊接性能 。
[4]
中碳钢的显微组织是决定其力学性能的重要因 依据GB/T 13298—2015 《金属显微组织检验
素之一。热轧卷板的显微组织是由冷却过程中的中 方法》，将试样 1~3 依次磨制、抛光、腐蚀处理，利
间温度与终冷温度决定的 [2-3] 。材料中的带状组织是 用光学显微镜观察试样，结果如图 2 所示。由图 2
由元素偏析导致的，是一种常见的显微组织缺陷，不 可知：按照GB/T 34474.1—2017 《钢中带状组织的
仅影响钢的强度、韧性等力学性能，而且会影响钢的 评定 第1部分：标准评级图法》，试样1~3的带状级

图 2 试样 1~3 的显微组织形貌
28
