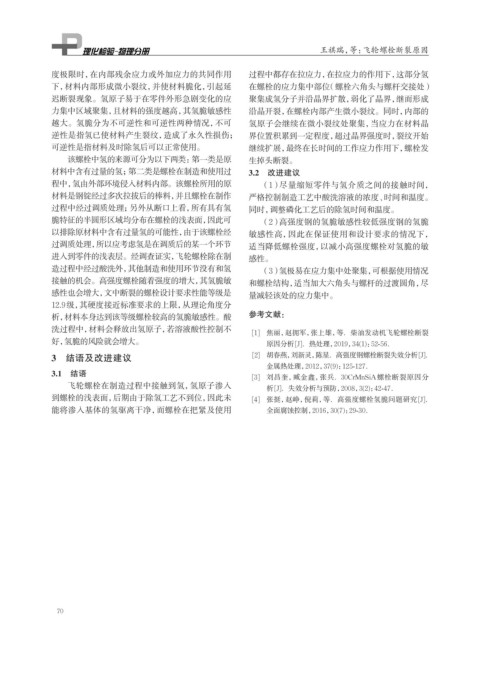

Page 86 - 理化检验-物理分册2024年第十期
P. 86
王祺瑞,等:飞轮螺栓断裂原因
度极限时,在内部残余应力或外加应力的共同作用 过程中都存在拉应力,在拉应力的作用下,这部分氢
下,材料内部形成微小裂纹,并使材料脆化,引起延 在螺栓的应力集中部位(螺栓六角头与螺杆交接处)
迟断裂现象。氢原子易于在零件外形急剧变化的应 聚集成氢分子并沿晶界扩散,弱化了晶界,继而形成
力集中区域聚集,且材料的强度越高,其氢脆敏感性 沿晶开裂,在螺栓内部产生微小裂纹。同时,内部的
越大。氢脆分为不可逆性和可逆性两种情况,不可 氢原子会继续在微小裂纹处聚集,当应力在材料晶
逆性是指氢已使材料产生裂纹,造成了永久性损伤; 界位置积累到一定程度,超过晶界强度时,裂纹开始
可逆性是指材料及时除氢后可以正常使用。 继续扩展,最终在长时间的工作应力作用下,螺栓发
该螺栓中氢的来源可分为以下两类:第一类是原 生掉头断裂。
材料中含有过量的氢;第二类是螺栓在制造和使用过 3.2 改进建议
程中,氢由外部环境侵入材料内部。该螺栓所用的原 (1)尽量缩短零件与氢介质之间的接触时间,
材料是钢锭经过多次拉拔后的棒料,并且螺栓在制作 严格控制制造工艺中酸洗溶液的浓度、时间和温度。
过程中经过调质处理;另外从断口上看,所有具有氢 同时,调整磷化工艺后的除氢时间和温度。
脆特征的半圆形区域均分布在螺栓的浅表面,因此可 (2)高强度钢的氢脆敏感性较低强度钢的氢脆
以排除原材料中含有过量氢的可能性,由于该螺栓经 敏感性高,因此在保证使用和设计要求的情况下,
过调质处理,所以应考虑氢是在调质后的某一个环节 适当降低螺栓强度,以减小高强度螺栓对氢脆的敏
进入到零件的浅表层。经调查证实,飞轮螺栓除在制 感性。
造过程中经过酸洗外,其他制造和使用环节没有和氢 (3)氢极易在应力集中处聚集,可根据使用情况
接触的机会。高强度螺栓随着强度的增大,其氢脆敏 和螺栓结构,适当加大六角头与螺杆的过渡圆角,尽
感性也会增大,文中断裂的螺栓设计要求性能等级是 量减轻该处的应力集中。
12.9级,其硬度接近标准要求的上限,从理论角度分
析,材料本身达到该等级螺栓较高的氢脆敏感性。酸 参考文献:
洗过程中,材料会释放出氢原子,若溶液酸性控制不 [1] 焦丽,赵拥军,张上雄,等.柴油发动机飞轮螺栓断裂
好,氢脆的风险就会增大。 原因分析[J].热处理,2019,34(1):52-56.
3 结语及改进建议 [2] 胡春燕,刘新灵,陈星.高强度钢螺栓断裂失效分析[J].
金属热处理,2012,37(9):125-127.
3.1 结语
[3] 刘昌奎,臧金鑫,张兵.30CrMnSiA螺栓断裂原因分
飞轮螺栓在制造过程中接触到氢,氢原子渗入 析[J].失效分析与预防,2008,3(2):42-47.
到螺栓的浅表面,后期由于除氢工艺不到位,因此未 [4] 张挺,赵峥,倪莉,等.高强度螺栓氢脆问题研究[J].
能将渗入基体的氢驱离干净,而螺栓在把紧及使用 全面腐蚀控制,2016,30(7):29-30.
70
