Page 52 - 理化检验-物理分册2024年第九期
P. 52
李 明，等：离心式空压机叶轮轮盘开裂原因

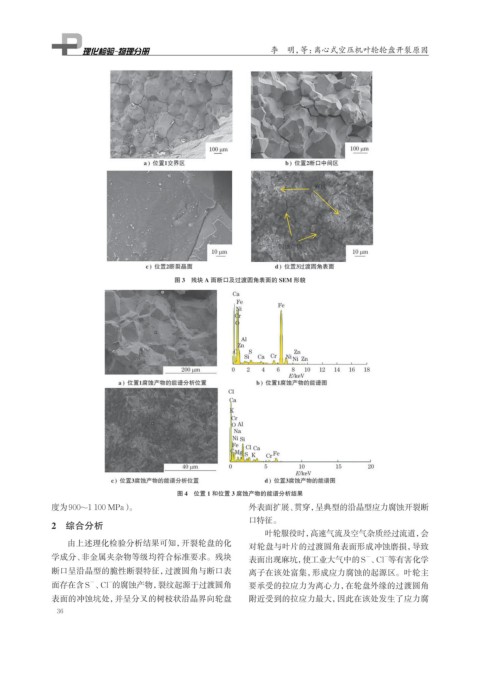

图 3 残块 A 面断口及过渡圆角表面的 SEM 形貌
图 4 位置 1 和位置 3 腐蚀产物的能谱分析结果
度为900~1 100 MPa）。 外表面扩展、贯穿，呈典型的沿晶型应力腐蚀开裂断
口特征。
2 综合分析
叶轮服役时，高速气流及空气杂质经过流道，会
由上述理化检验分析结果可知，开裂轮盘的化 对轮盘与叶片的过渡圆角表面形成冲蚀磨损，导致
学成分、非金属夹杂物等级均符合标准要求。残块 表面出现麻坑，使工业大气中的S 、Cl 等有害化学
－
－
断口呈沿晶型的脆性断裂特征，过渡圆角与断口表 离子在该处富集，形成应力腐蚀的起源区。叶轮主
面存在含S 、Cl 的腐蚀产物，裂纹起源于过渡圆角 要承受的拉应力为离心力，在轮盘外缘的过渡圆角
－
－
表面的冲蚀坑处，并呈分叉的树枝状沿晶界向轮盘 附近受到的拉应力最大，因此在该处发生了应力腐
36
